የደወል መቆለፊያ ስካፎልዲንግ ቁርጥራጮች መመሪያ

ማውጫ

1.Ringlock ስካፎልዲንግ ቁርጥራጮች

1.1 የስልክ ጥሪ

1.2 የደወል ክትትካ

1.3 የስልክ ጥሪ ድምፅ

1.4 የደወል መርዝ መምራት

1.5 የስልክ ጥሪነት

1.6 የ Scafflodld የእግር ጉዞ ሰሌዳ

1.7 የደወል ቦርድ ቦርድ

1.8 የደወል መቆለፊያ ቅንፍ

1.9 U ኃላፊ ጃክ

1.10 የመሠረት ጃክ

1.11 የስልክ ጥሪ ትዕይንት

1.12 የመርከብ መሰላል

2.FAQ

2.1 ጥ: ቀጥ ባሉ ዲስኮች መካከል ያለው ክፍተት ተስተካክሏል?

2.2 ጥ: የአግድም አግዳሚዎች ርዝመት መስፈርቶች ምንድ ናቸው? ሊበጁ ይችላሉ?

2.3 ጥ: ቀጥ ያሉ እና አግድም አሞሌዎችን ብቻ በመጠቀም ሰያፍ ማሰሪያዎችን መተው ይቻላል?

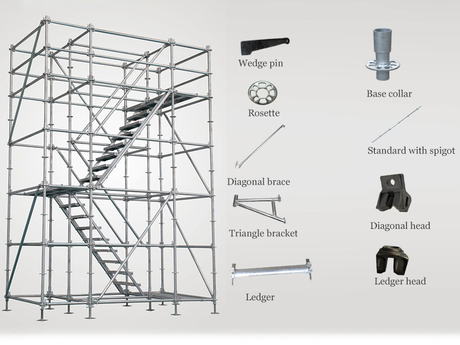

የቀለበት መቆለፊያ ስካፎልዲንግ ሲስተም የቀለበት መቆለፊያ ደረጃዎችን፣ ደብተሮችን፣ ሰያፍ ቅንፎችን፣ ስካፎልዲንግ የእግር ቦርዶችን፣ የዩ-ጭንቅላት መሰኪያዎችን፣ የመሠረት መሰኪያዎችን፣ ትራሶችን እና መሰላልን ጨምሮ በርካታ ቁልፍ ክፍሎችን ያቀፈ ነው። እነዚህ ክፍሎች የመቆለፍ ዘዴን በመጠቀም ደህንነቱ በተጠበቀ ሁኔታ ሊገናኙ ይችላሉ። ይህ መመሪያ ለእያንዳንዱ የቀለበት መቆለፊያ ስካፎልዲንግ ሲስተም ዝርዝር መግቢያ ይሰጣል።

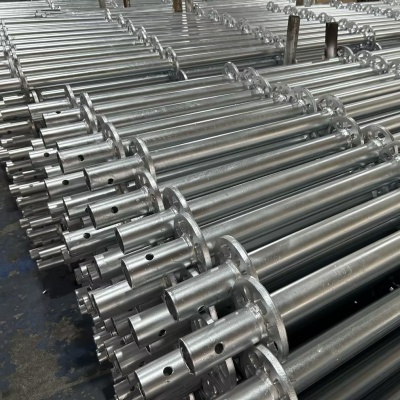

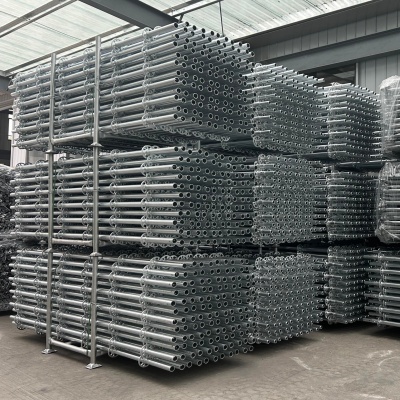

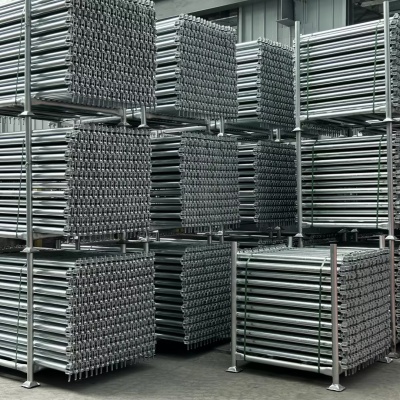

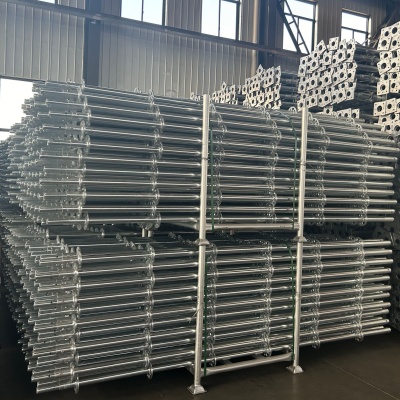

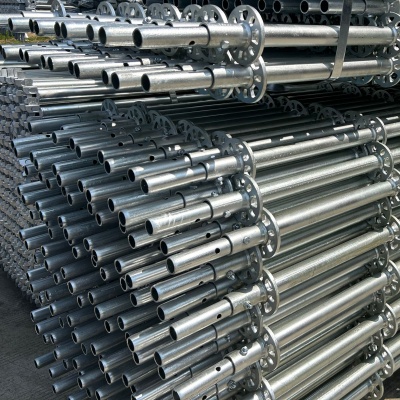

የስልክ ጥሪ

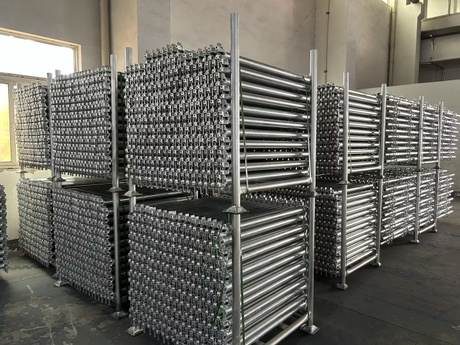

የደወል መቆለፊያ ደረጃዎች የስካፎልዲንግ ሲስተም ቋሚ ድጋፍ ክፍሎች ናቸው። እያንዳንዱ የቀለበት ስታንዳርድ ክብ ቅርጽ ያለው ስካፎልዲንግ አንጓዎች በ500ሚሜ ክፍተቶች የተበየዱ፣ እንደ የቀለበት ደብተር እና የቀለበት መቆለፊያ ሰያፍ ቅንፍ ያሉ ክፍሎችን ለማገናኘት የሚያገለግሉ ናቸው። የደወል መቆለፊያ ደረጃዎች የውስጥ ማገናኛዎችን በመጠቀም ተያይዘዋል. ሁለት ዓይነት የደወል መቆለፊያ ደረጃዎችን እናቀርባለን-ከውስጥ ማገናኛዎች ጋር እና ያለሱ።

መደበኛ መስፈርቶች፡

ርዝመት፡ የጋራ ርዝመቶች 0.5 ሜትር፣ 1 ሜትር፣ 1.5 ሜትር፣ 2 ሜትር፣ 2.5 ሜትር እና 3 ሜትር ናቸው።

ቁሳቁስ: Q235 ወይም Q345 ከፍተኛ-ጥንካሬ ብረት

ዲያሜትር: 48.3 ሚሜ

የገጽታ ሕክምና: Galvanized

የደወል መቆለፊያ መደበኛ ያለ Spigot

የደወል መቆለፊያ መደበኛ ከ Spigot ጋር

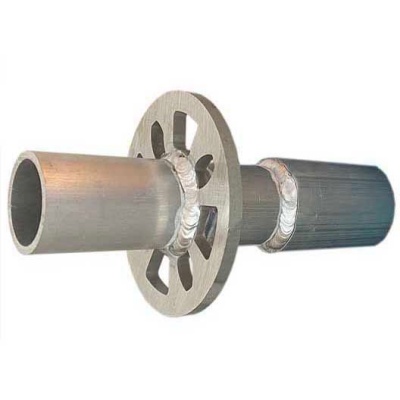

የደወል ክትትካ

የቀለበት መቆለፊያ መሰረታዊ አንገት የቀለበት መቆለፊያ ስካፎልዲንግ ሲስተም መሰረታዊ አካል ነው። እሱ ክብ መስቀለኛ መንገድ ፣ 48.3 ሚሜ ውስጣዊ ዲያሜትር ያለው ቱቦ (ከመሠረት መሰኪያ ጋር ለመገናኘት) እና 57 ሚሜ ውጫዊ ቱቦ (ከቀለበት መቆለፊያ ደረጃ ጋር ለመገናኘት) ያካትታል። በተለምዶ የቀለበት መቆለፊያ ደረጃውን እና የመሠረት መሰኪያውን ለማገናኘት ያገለግላል, ይህም ለስካፎልዲንግ የተረጋጋ መሠረትን ያረጋግጣል.

የመሠረት አንገት ዝርዝሮች፡

ልኬቶች: የተለመዱ መጠኖች 240mm እና 430mm ያካትታሉ; ብጁ መጠኖች እንዲሁ ሲጠየቁ ይገኛሉ።

ክብደት: በግምት 2-3 ኪ.ግ

ቁሳቁስ: Q235 ወይም Q345 ከፍተኛ-ጥንካሬ ብረት

ወለል-ጋዜያ

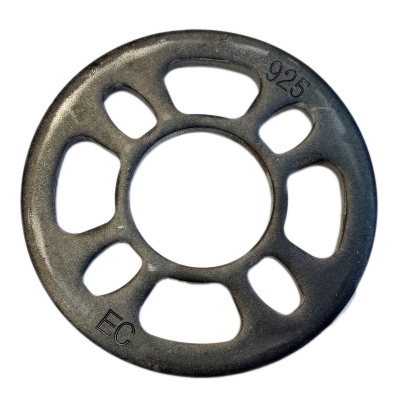

የስልክ ጥሪ ድምፅ

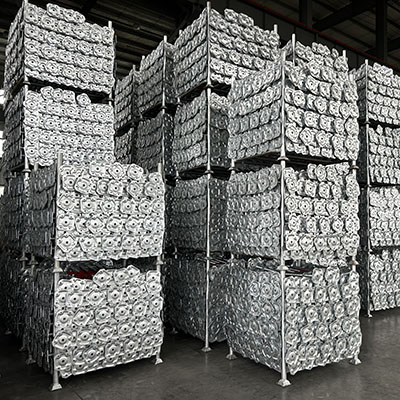

የቀለበት መቆለፊያው ሮዝቴ የቀለበት መቆለፊያ ስካፎልዲንግ ሲስተም ውስጥ የቋሚ ልጥፎች አስፈላጊ አካል ነው። በቀለበት መቆለፊያ ደረጃ ላይ ተጣብቋል እና እንደ የቀለበት መቆለፊያ ደብተሮች፣ የቀለበት መቆለፊያ ሰያፍ ቅንፎች እና የቀለበት መቆለፊያ ቅንፎች ካሉ አካላት ጋር ይገናኛል። የቀለበት መቆለፊያው ስምንት ቀዳዳዎች ያሉት ሲሆን ይህም በስምንት አቅጣጫዎች እንዲገናኙ ያስችላቸዋል, ይህም በተለያየ ቅርጽ የተሰሩ የስካፎልዲንግ ስርዓቶችን ተጣጣፊ ማገጣጠም ያስችላል.

የሮዝቴ ዝርዝሮች፡

የግድግዳ ውፍረት: 8-10 ሚሜ

ዲያሜትር: 120 ሚሜ

ቁሳቁስ: Q235 ወይም Q345 ከፍተኛ-ጥንካሬ የብረት ሳህን

የገጽታ ሕክምና: Galvanized

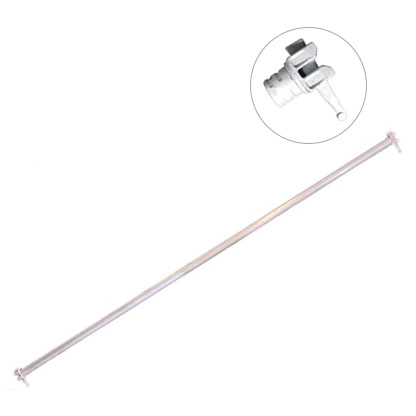

የደወል መርዝ መምራት

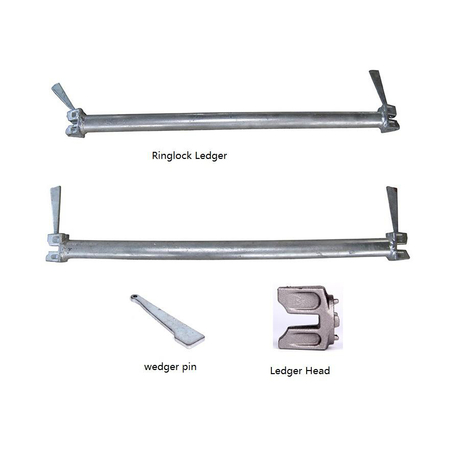

የቀለበት መቆለፊያ ደብተር በሪንግ መቆለፊያ ስካፎልዲንግ ሲስተም ውስጥ የሚገኝ አግድም ድጋፍ አካል ነው፣ መስፈርቶቹን ለማገናኘት እና የቀለበት መቆለፊያ ስርዓት ማዕቀፍን ለመገንባት የሚያገለግል፣ የስካፎልዲንግ መበላሸትን የመቋቋም አቅም ያሻሽላል። የቀለበት መዝገብ ደብተር በሁለቱም ጫፎች ላይ የተገጣጠሙ የአሞሌ ራሶች አሉት፣ እነሱም በፍጥነት ወደ ውስጥ ሊገቡ እና የቀለበት መቆለፊያው ስታንዳርድ ላይ ባለው የቀለበት መቆለፊያ ሮዝቴ ላይ ሊቆለፉ ይችላሉ። ይህ ዘዴ የስካፎልዲንግ ስርዓቱን የመጫን ሂደት ፈጣን እና የበለጠ ውጤታማ ያደርገዋል።

የመመዝገቢያ ዝርዝሮች፡

ርዝመት፡ የተለመዱ ርዝመቶች 0.3ሜ፣ 0.6ሜ፣ 0.9ሜ፣ 1.2ሜ፣ 1.5ሜ፣ 1.8ሜ፣ እና 2.5ሜ ያካትታሉ።

ዲያሜትር: 48.3 ሚሜ

ቁሳቁስ: Q235 ወይም Q345 ከፍተኛ-ጥንካሬ ብረት

የገጽታ ሕክምና: Galvanized

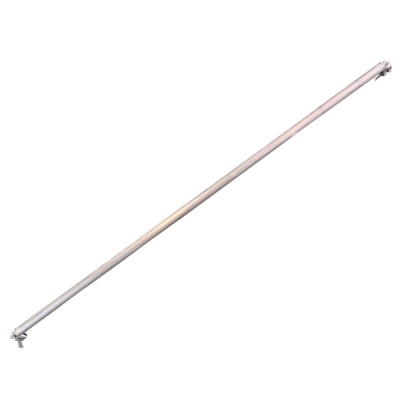

የስልክ ጥሪነት

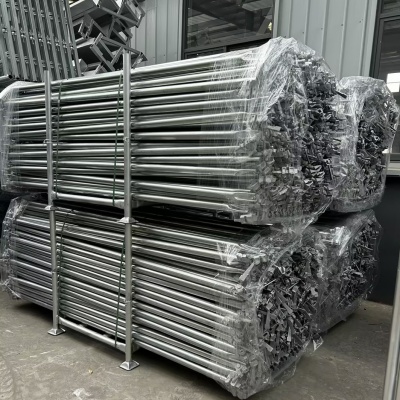

የቀለበት መቆለፊያ ሰያፍ ቅንፎች የ Ringlock ledgers እና Ringlock ደረጃዎችን በሰያፍ ለማገናኘት ያገለግላሉ። የተለያዩ የድጋፍ ኖዶችን በመጠቀም, ጠንካራ የሶስት ማዕዘን ቅርጽ ያለው የድጋፍ ስርዓት ይመሰርታሉ, ይህም የስካፎልዲንግ ስርዓቱን ጥንካሬ እና መረጋጋት ያሳድጋል. የ Ringlock ሰያፍ ቅንፍ ሁለቱም ጫፎች በRinglock ስታንዳርድ ላይ በቀጥታ ወደ Ringlock rosette ሊገቡ በሚችሉ የሽብልቅ ቅርጽ ያላቸው መዋቅሮች የተበየዱ ናቸው።

ሰያፍ ቅንፍ መግለጫዎች፡-

ርዝመት፡- ከ1 ሜትር እስከ 3 ሜትር፣ በአጠቃላይ እንደ Ringlock ስታንዳርድ እና ደብተር ርዝመት የተበጀ።

ዲያሜትር: 48.3 ሚሜ

ቁሳቁስ: Q235 ወይም Q345 ከፍተኛ-ጥንካሬ ብረት

የገጽታ ሕክምና: Galvanized

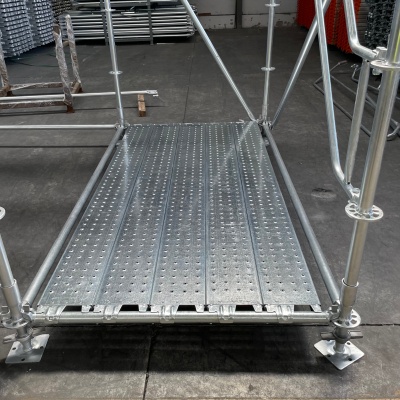

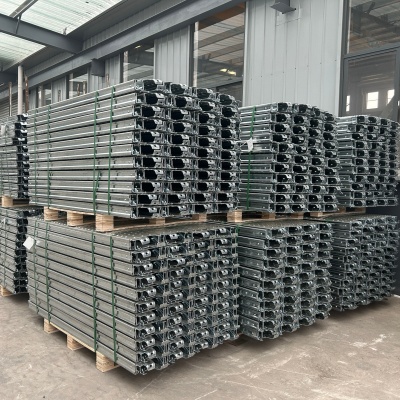

የ Scafflodld የእግር ጉዞ ሰሌዳ

ስካፎልዲንግ የእግር ቦርዶች፣ ለቀለበት መቆለፊያ ስካፎልዲንግ ሲስተም እንደ ዋና የስራ መድረክ ሆነው የሚያገለግሉት፣ በተለምዶ ከብረት ወይም ከአሉሚኒየም የተሰሩ ናቸው። ላይ ላዩን ላይ ፀረ-ሸርተቴ እና ፀረ-ዝገት ህክምና ያስፈልጋቸዋል እና ከፍተኛ የመሸከም አቅም እና የማያንሸራተት ወለል አላቸው. ስካፎልዲንግ የእግር ቦርዶች በሁለቱም ጫፎች ላይ የደህንነት መንጠቆዎች የታጠቁ ናቸው ወደ ቀለበት መቆለፊያ ደብተሮች ደህንነቱ በተጠበቀ ሁኔታ ለማሰር የሰራተኛውን ደህንነት እና የመድረክ መረጋጋትን ያረጋግጣል።

የእግር ጉዞ ቦርድ መግለጫዎች፡-

ርዝመት፡ በተለያዩ ርዝመቶች በተለይም ከ1 ሜትር እስከ 3 ሜትር ይገኛል።

ስፋት: ከ 0.3 ሜትር እስከ 0.5 ሜትር

ቁሳቁስ: Q235 ወይም Q345 ከፍተኛ-ጥንካሬ ብረት

የገጽታ አያያዝ፡ Galvanized፣ ለፍሳሽ ማስወገጃ፣ ለፀረ-ተንሸራታች እና ለፀረ-ሙስና ባህሪያት በፀረ-ተንሸራታች ቀዳዳ ንድፍ።

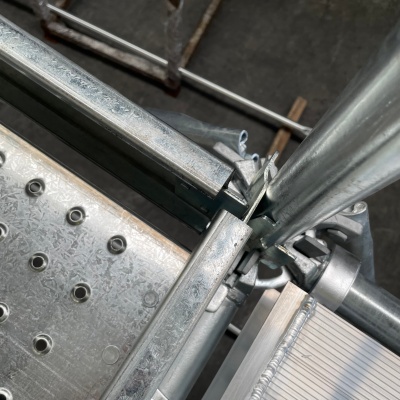

የደወል ቦርድ ቦርድ

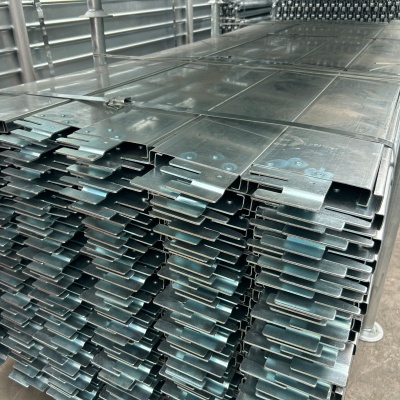

የቀለበት መቆለፊያ የእግር ጣት ቦርዶች ከስካፎልዲንግ መድረኮች ወይም ክፍት ቦታዎች ጎን ለጎን የተጫኑ ቀጥ ያሉ እገዳዎች ናቸው። በተጠላለፈ ንድፍ አማካኝነት የመድረክን ቦታ ይዘጋሉ, መሳሪያዎች እና መሳሪያዎች ከመድረክ ላይ እንዳይወድቁ ይከላከላሉ, ስለዚህ በከፍታ ላይ በስክፎልዲንግ ላይ ለመስራት ተጨማሪ የደህንነት ጥበቃ ይሰጣሉ.

የእግር ጣት ቦርድ መግለጫዎች፡-

ርዝመት: 0.4 ሜትር - 3 ሜትር

ስፋት: 152 ሚሜ

ቁሳቁስ: Q235 ወይም Q345 ከፍተኛ-ጥንካሬ ብረት

የገጽታ ሕክምና: Galvanized

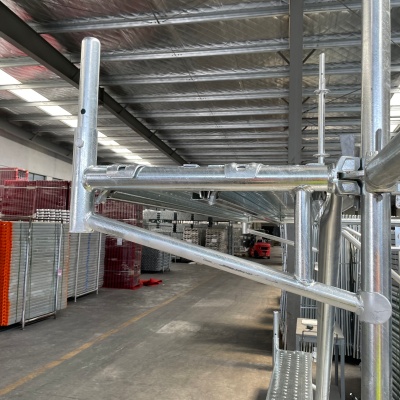

የደወል መቆለፊያ ቅንፍ

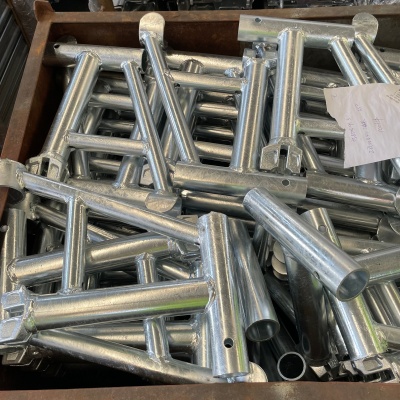

የቀለበት መቆለፊያ ቅንፎች የስራ መድረኮችን ወይም መድረኮችን ደህንነቱ በተጠበቀ ሁኔታ ለማራዘም አስፈላጊ መሳሪያዎች ናቸው። እነዚህን የቀለበት መቆለፊያ ቅንፎች ከቀለበት መመዘኛዎች እና ደብተሮች ጋር ለመገናኘት ስካፎልዲ የእግር ቦርዶች ከዋናው ፍሬም በላይ እንዲራዘሙ ያስችላቸዋል፣ ይህም ሰራተኞች የሚቆሙበት ወሳኝ ተጨማሪ ቦታ እንዲኖራቸው ወይም አስፈላጊ መሳሪያዎችን እና ቁሳቁሶችን በጠርዙ ላይ እንዲያከማቹ ያስችላቸዋል።

የቅንፍ ዝርዝሮች፡

ልኬቶች: መደበኛ መጠን 300 ሚሜ x 200 ሚሜ ነው

ቁሳቁስ: Q235 አንቀሳቅሷል ብረት

የገጽታ ሕክምና: Galvanized

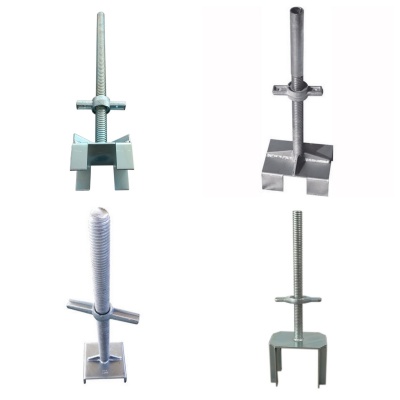

U ኃላፊ ጃክ

የ U ጭንቅላት መሰኪያው በማጠፊያው አናት ላይ ተጭኗል እና ቁመቱ ሊስተካከል የሚችል ነው, ጨረሮችን ለመደገፍ ያገለግላል. በግንባታው ወቅት ጥሩ የከፍታ ማስተካከያዎችን ይፈቅዳል.

U Head Jack መግለጫዎች፡-

ልኬቶች፡ ቁመቱ በተለምዶ ከ300 ሚሜ እስከ 600 ሚሜ መካከል ሊስተካከል የሚችል ነው።

ክብደት: በግምት 7-10 ኪ.ግ.

ቁሳቁስ: ከፍተኛ-ጥንካሬ ብረት.

የገጽታ ሕክምና: Galvanized.

የመሠረት ጃክ

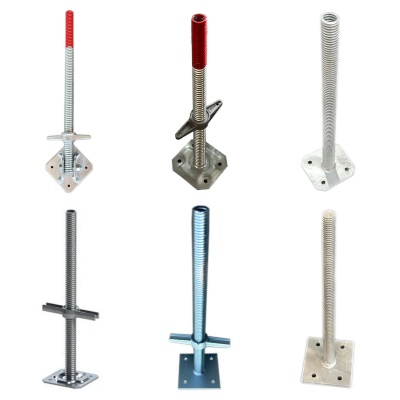

እሱን ለመደገፍ የመሠረት መሰኪያዎች በስካፎልዲንግ ሲስተም ግርጌ ላይ ተጭነዋል። የሾላውን ቁመት ወደ ፍሬዎች በማዞር ማስተካከል ይቻላል, እና የመሠረት ጃኬቶችም ለስርዓቱ መረጋጋት ይሰጣሉ.

የመሠረት ጃክ መግለጫዎች፡-

ቁመት: 300-1500 ሚሜ

የመሠረት ሰሌዳ: 300-500 ሚሜ

ቁሳቁስ: Q235 ብረት

የገጽታ ህክምና: ጋላቫኒዝድ, ቀለም የተቀባ

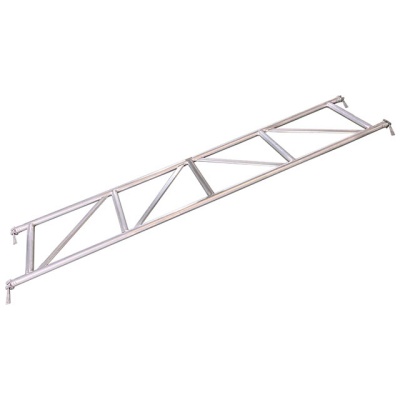

የስልክ ጥሪ ትዕይንት

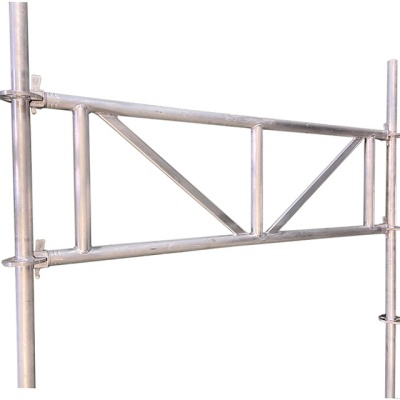

Ringlock truss የቀለበት መቆለፊያ ስካፎልዲንግ ሲስተም አግድም አካል ነው፣ በርካታ የብረት ዘንጎች ያሉት የተረጋጋ የሶስት ማዕዘን መዋቅር ነው። ከቀለበት ደብተሮች ጋር ሲነፃፀር የበለጠ የመሸከም አቅምን ይሰጣል።

የደወል መቆለፊያ ትሩስ መግለጫዎች፡-

መጠን: 1-3 ሜትር

ክብደት: በግምት 10-15 ኪ.ግ

ቁሳቁስ: Q235 ወይም Q345 ብረት

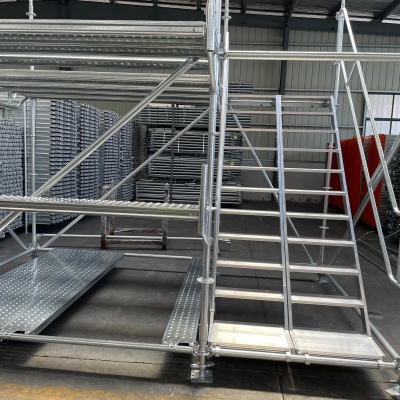

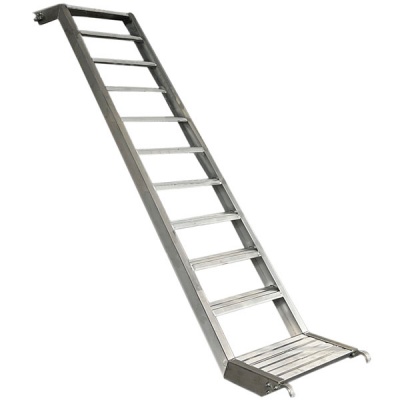

የመርከብ መሰላል

ስካፎልዲንግ መሰላልዎች ባለብዙ ደረጃ መዳረሻን ለመፍጠር ከስካፎልዲንግ መዋቅር ጋር በማዋሃድ በቀጥታ ከስካፎልዲንግ ሲስተም ጋር በቀጥታ ሊገናኙ ይችላሉ። ለሠራተኞች ደህንነቱ የተጠበቀ መዳረሻን የሚያቀርቡ መድረኮችን፣ ደረጃዎችን እና ምቹ የመግቢያ እና መውጫ ነጥቦችን ያሳያሉ።

ስካፎልዲንግ መሰላል ዝርዝሮች፡

ልኬቶች: የጋራ ቁመቶች 2 ሜትር እና 3 ሜትር ናቸው.

ቁሳቁስ: የአሉሚኒየም ቅይጥ ወይም ብረት.

ወለል-ጋዜያ

ተዘውትረው የሚጠየቁ ጥያቄዎች

ጥ: ቀጥ ባሉ ዲስኮች መካከል ያለው ክፍተት ተስተካክሏል?

መ: ቀጥ ያሉ ዲስኮች በእኩል ክፍተቶች ተጣብቀዋል። የመደበኛ ክፍተት 500 ሚሜ ነው (በብሔራዊ ደረጃዎች የሚመከር). ለልዩ ሁኔታዎች የ300ሚሜ/600ሚሜ/1000ሚሜ ክፍተቶች ሊበጁ ይችላሉ።

ጥ: የአግድም አግዳሚዎች ርዝመት መስፈርቶች ምንድ ናቸው? ሊበጁ ይችላሉ?

መ: ለአግድም አሞሌዎች የተለመዱ ርዝመቶች: 0.5m, 1.0m, 1.5m, 2.0m, 2.5m, እና 3.0m የተለያዩ የስካፎልዲንግ መስፈርቶችን ለማሟላት። መደበኛ ያልሆኑ ርዝመቶች (እንደ 3.5m እና 4.0m) ሊበጁ ይችላሉ።

ጥ: ቀጥ ያሉ እና አግድም አሞሌዎችን ብቻ በመጠቀም ሰያፍ ማሰሪያዎችን መተው ይቻላል?

መ: ሰያፍ ማሰሪያዎችን መተው በጥብቅ የተከለከለ ነው፡ ዲያግናል ማያያዣዎች የስካፎልዲንግ የጎን መፈናቀልን እና መገለባበጥን ለመቋቋም ዋና አካላት ናቸው። ቀጥ ያሉ እና አግድም አሞሌዎችን ብቻ የሚጠቀም ስካፎልዲ መዋቅር 'ግትር የሆነ የፍሬም መዋቅር' እጅግ በጣም ደካማ የጎን ጥንካሬ ነው። በግንባታ ሸክሞች እና በንፋስ ጭነቶች ውስጥ, ስካፎልዲንግ ለመውደቅ በጣም የተጋለጠ ነው, የብሔራዊ ደህንነት ደረጃዎችን ይጥሳል.
