የ Scaflighlod Counler መሪ አቅራቢ

አረብ ብረትን ለማገናኘት የሚያገለግሉ ስካንፋይስ ጥፋቶች , እና በአረብ ብረት ቧንቧዎች እና በሌሎች መዋቅሮች መካከል ያሉ ግንኙነቶች ብዙውን ጊዜ የአውሮፓ . ደረጃዎች እና የጃፓንኛ ደረጃዎች አሉ. ኢክ እንደ ቻይና የሚመራው የአውሮፓ ስካንፊን , ኢስማግ, ኢሊስላንድ, የጣሊያን, ኢንስላንድ, ኢሌቪስ, የቴሃር, ኢሌቪዥያ, የቴሃር, ኢሌቪያ, ሊቱዌኒያ, ሉትዌበርግ, ኔዘርላንድስ ኖርዌይ, ፖላንድ, ፖርቱጋል, ስሎቫኪያ, ስሎቫኒያ ስሎዲን, ስዊድላንድ እና ዩናይትድ ኪንግደም.

በዚህ ገጽ ውስጥ

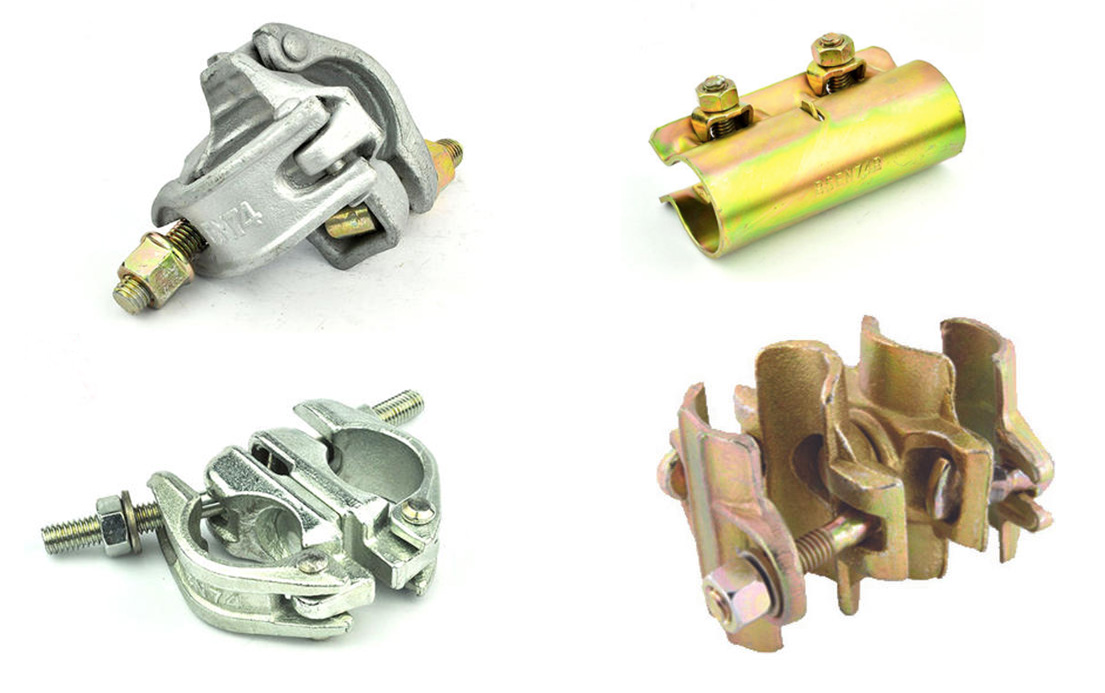

ስካርፊንግሪንግ ጥሬዎችን አይነቶች

የቀኝ አንግል መቆጣጠሪያ (ድርብ መቆጣጠሪያ, ቋሚ መከለያ). በጣም ጥቅም ላይ የዋሉ በሳንባ ምግሮች ውስጥ. የ Swivel Counder, ከሦስቱ የተለመዱ የ SUBSAFTFLALD ሠራተኞች በጣም ተለዋዋጭ ነው. የተንደርክ ጥፍር ለሁለት ስካራፊንግ ብረት ቧንቧዎች , በዋናነት አቀባዊ ቧንቧዎች, አግድም ቧንቧዎች, እና ዲያግናል ብራቶች ያገለግላል.

በእንግሊዝ መደበኛ መሠረት en74-1: 2005 በአጠቃቀም ሁኔታዎች መሠረት Sconffold ጥሬቶች በሚቀጥሉት አራት ዓይነቶች ላይ ሊከፈሉ ይችላሉ-

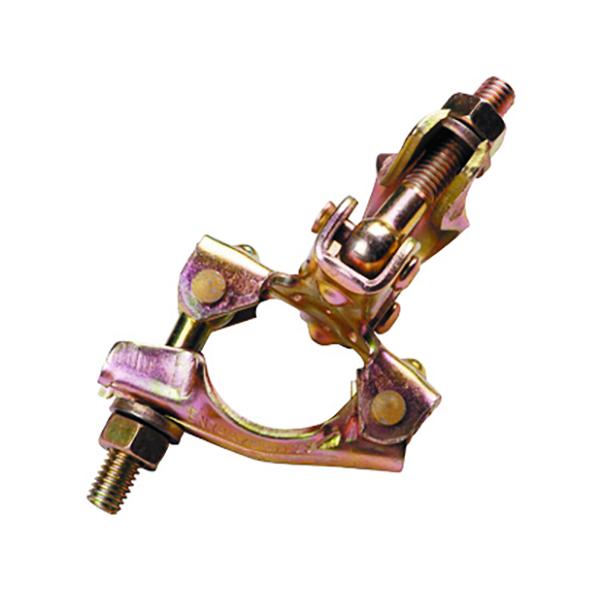

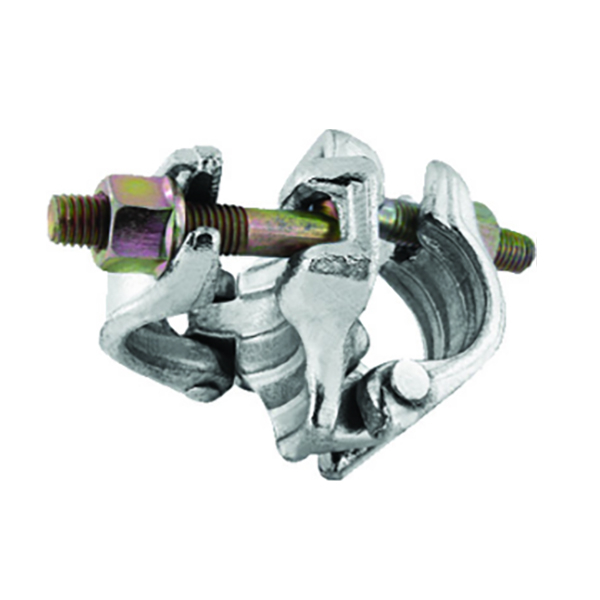

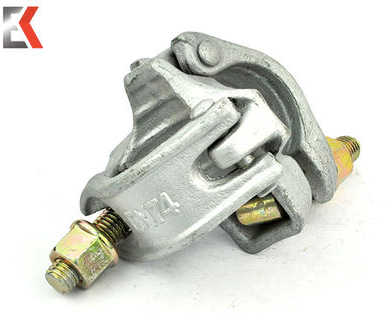

የቀኝ አንግል መከለያ

የቀኝ አንግል መቆጣጠሪያ: በመባል የሚታወቅ - ድርብ መከለያ ወይም ቋሚ መከለያ ወይም ቋሚ መከለያ የአረብ ብረት ቧንቧዎችን የሚያንሸራተትበትን ጭነቱን ለማስተላለፍ በኩሽናው እና በአረብ ብረት ቧንቧው መካከል የሚተካ ነው. እንደ አቀባዊ በትር እና ትልቁ መስቀለኛ አሞሌው, ትልቁ መስቀለኛ መንገድ እና የሳንባ ምቻይ አነስተኛ መሻገሪያ. አጋጣሚ በማስወገድ ብዙውን ጊዜ ቧንቧን በማስተካከል እና በጥብቅ ለመጠገን ያገለግላል .

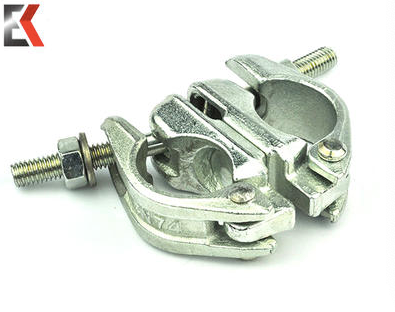

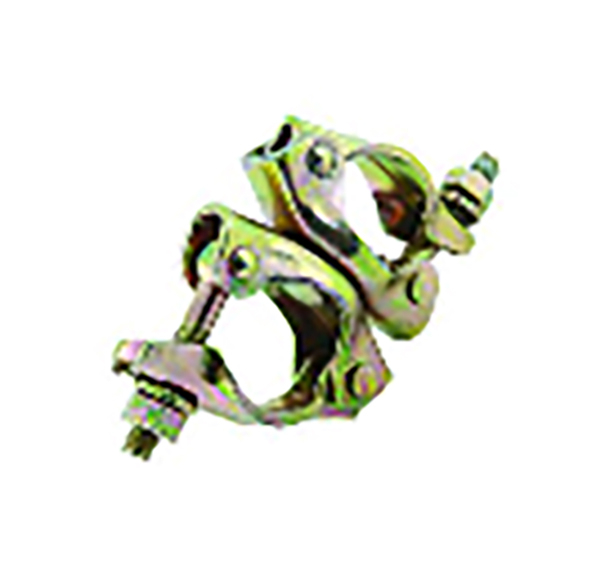

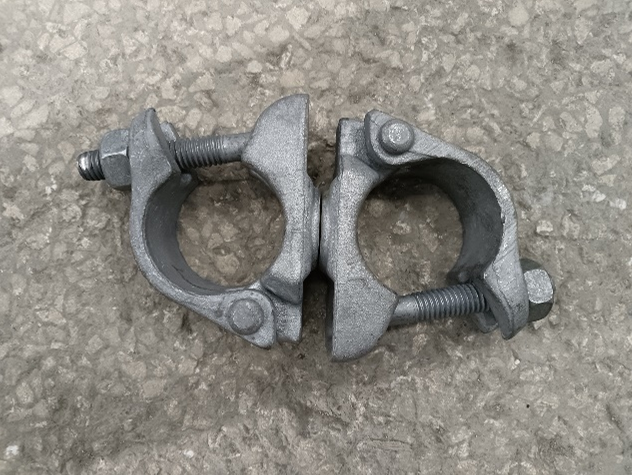

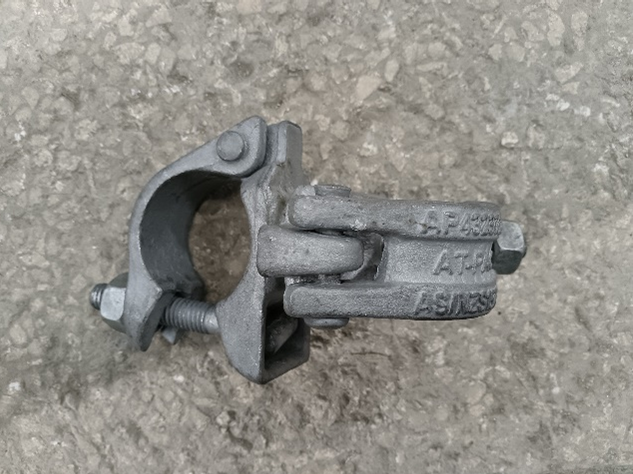

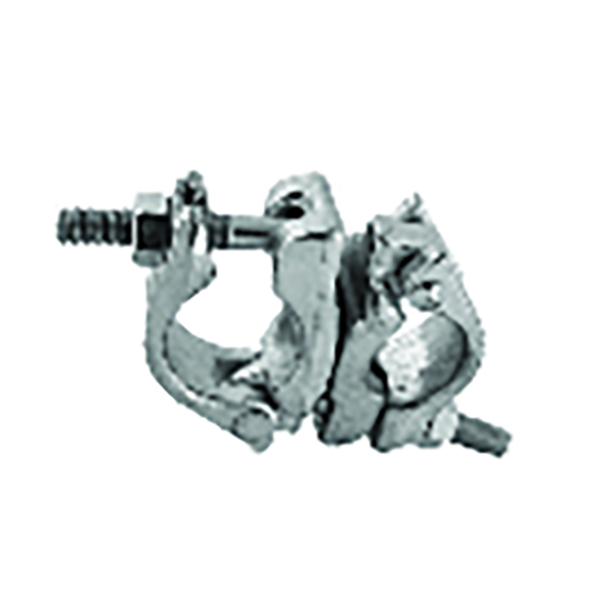

ስዊዩሊካል

ስዊዩላይን መከለያ: በማንኛውም ማእዘን ሁለት Scaflodloglods ቧንቧዎችን ለማስታገስ የሚያገለግል እና ለማቃለል ያገለገሉ. ሁለት ክፍሎችን ያገናኛል እና ሁለት ክፍሎችን ያስተካክላል እና ግንባታን ለማመቻቸት በተለዋዋጭነት ሊሽከረከሩ ይችላሉ.

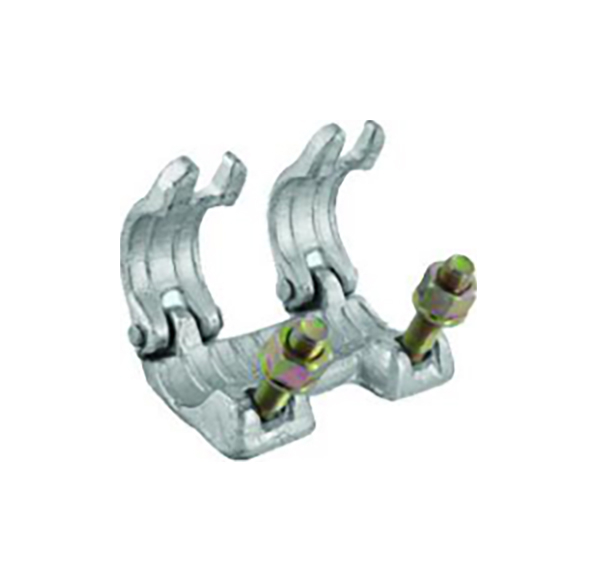

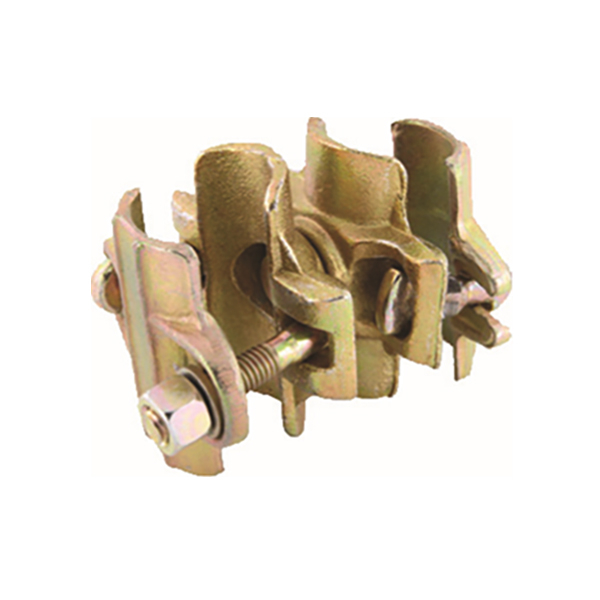

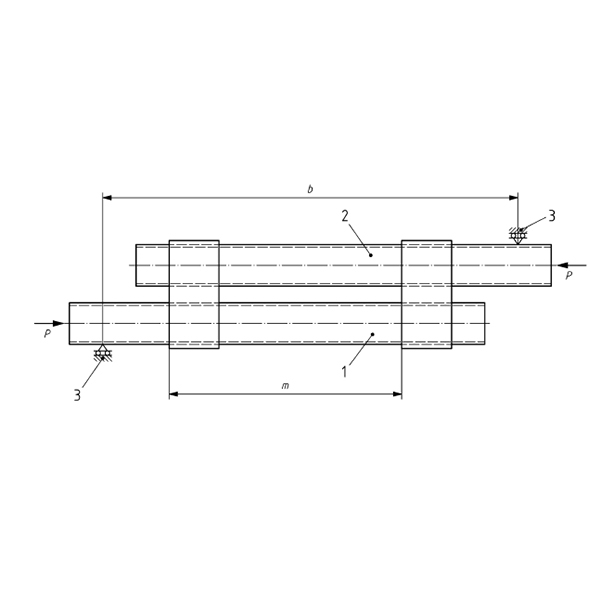

ትይዩ

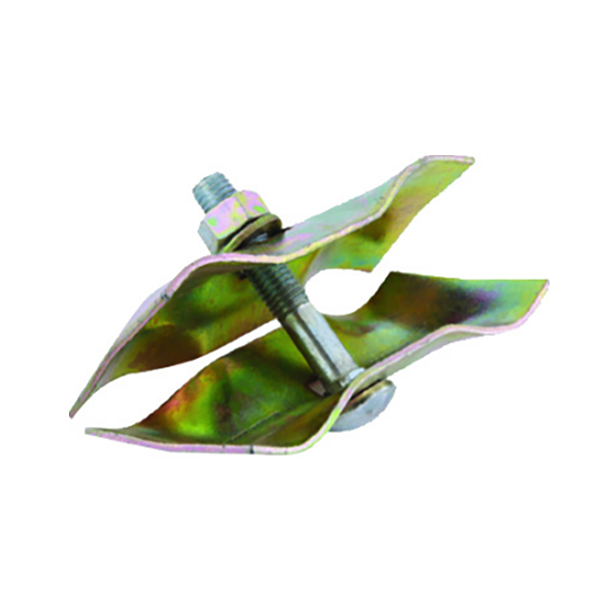

ትይዩ-ትይዩ መከለያ: - ሁለት ትይዩ ስካንፊል ብረት ቧንቧዎችን ለማስተካከል ያገለገለው, በተለይም አጥርን ለማጣበቅ የሚያገለግል ነው.

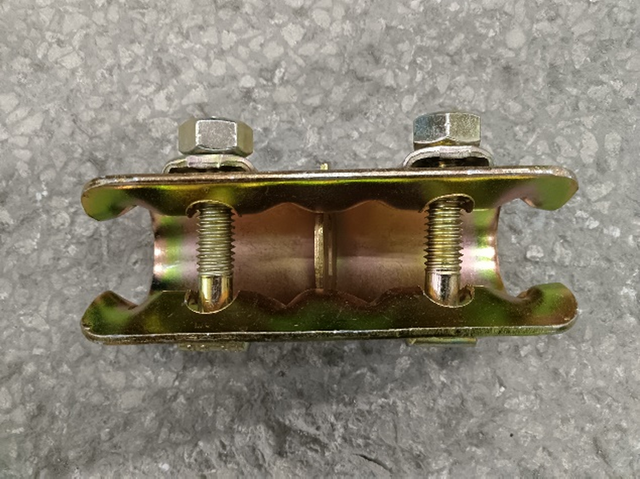

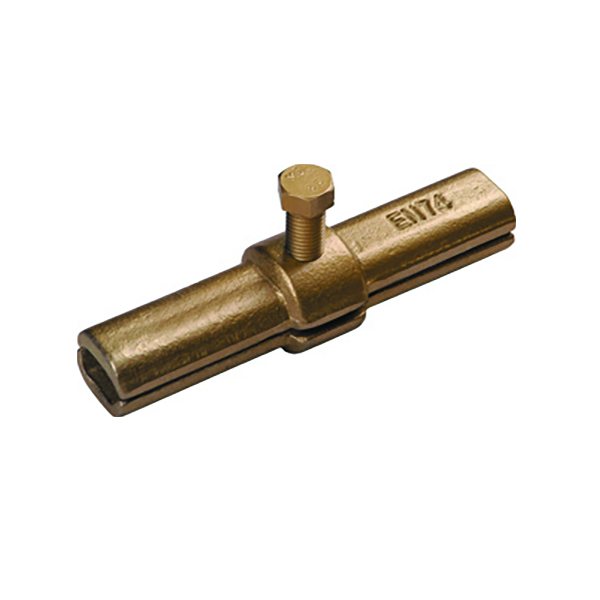

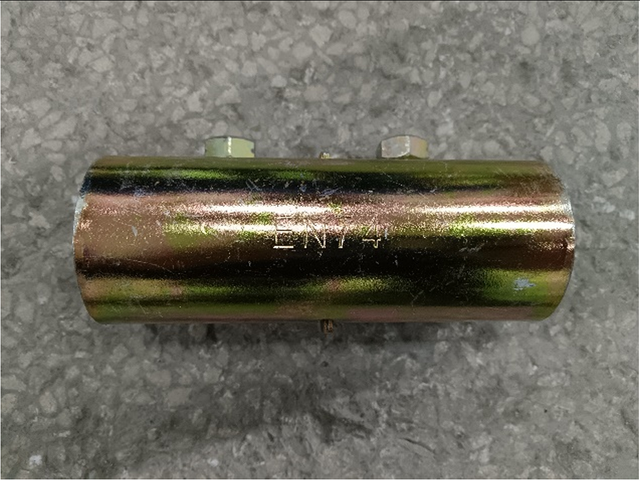

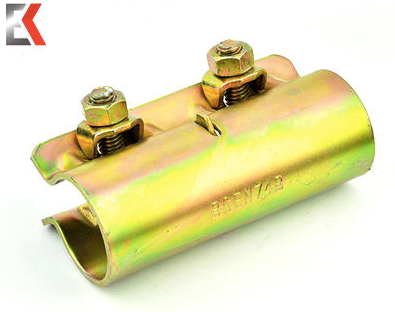

Legeeve Courler ንድፍ

ሾርት ቼልለር ቧንቧዎች ብዙውን ጊዜ አንድ ለማድረግ በጥብቅ ሁለት የአረብ ብረት ቧንቧዎችን ለማገናኘት ያገለግላሉ. ሾርት ቼልለር ቧንቧዎች የአረብ ብረት ቧንቧ ቧንቧዎች ጉድለት ሊያደርጉ ይችላሉ.

በተለያዩ አገራት በተወሰኑ አገሮች ውስጥ መስፈርቶች እና አጠቃቀሞች ሁኔታዎች መሠረት, የ Scafldolders ጥፋቶች የሚከተሉትን ዓይነቶች ሊከፋፈሉ ይችላሉ-

በዋናነት በዩኬና እና ኮመንዌልዝ አገር ውስጥ ጥቅም ላይ የዋሉ ስካንቆላዎች ጥቅም ላይ የዋሉ.

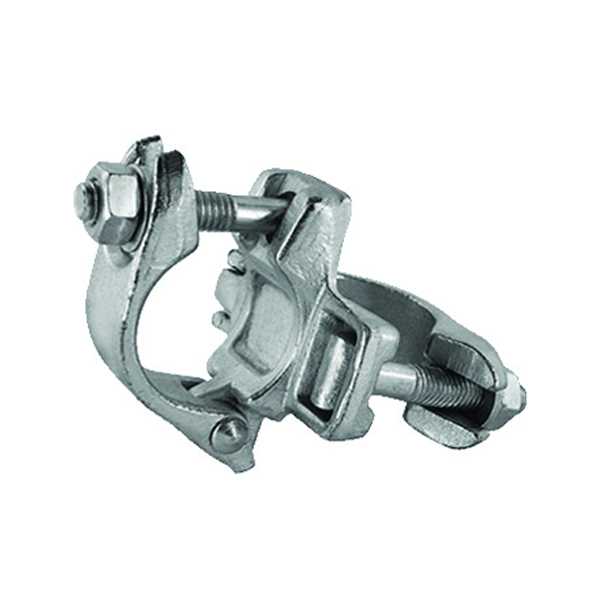

የብሪታንያ ዓይነት

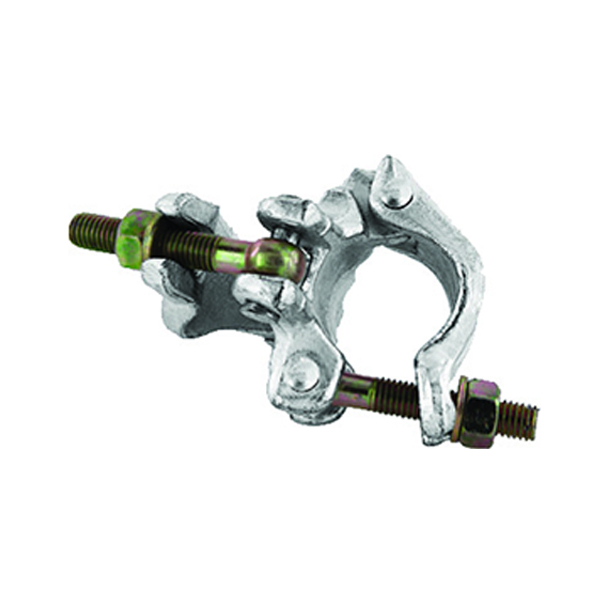

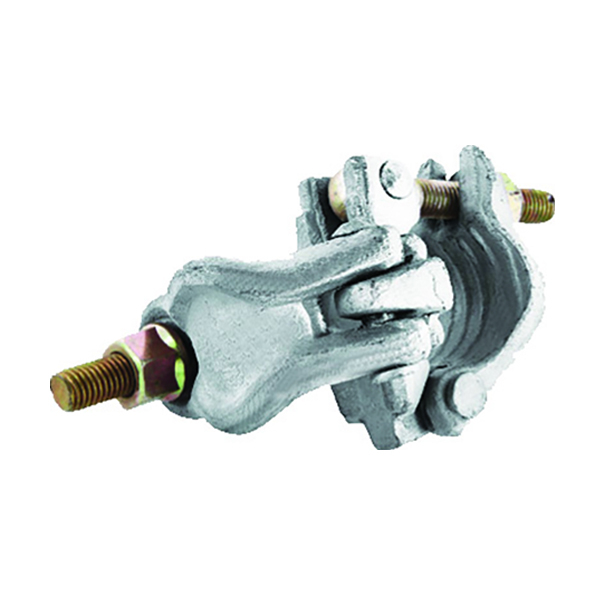

የአሜሪካ ዓይነት: -

በዋናነት በአሜሪካ ውስጥ በሚሽከረከርበት የስህተት ስርዓት ውስጥ ጥቅም ላይ ውሏል.

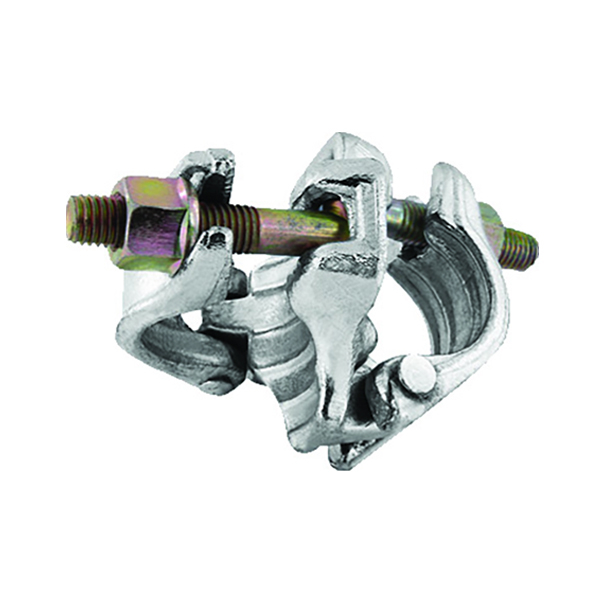

የጀርመን አይነት: -

በዋነኝነት ጥቅም ላይ የዋለው በጀርመን ስካድሎርድ ስርዓት ውስጥ.

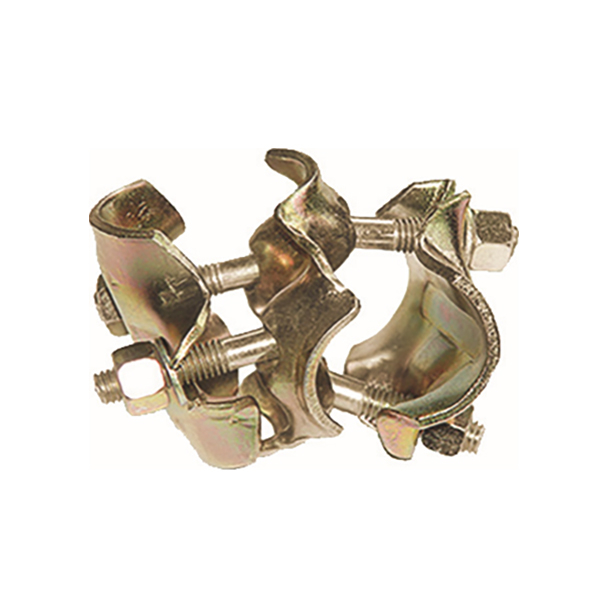

የጣሊያን ዓይነት

በዋናነት ላሉት በጣሊያን ውስጥ አስገራሚ ስርዓቶች

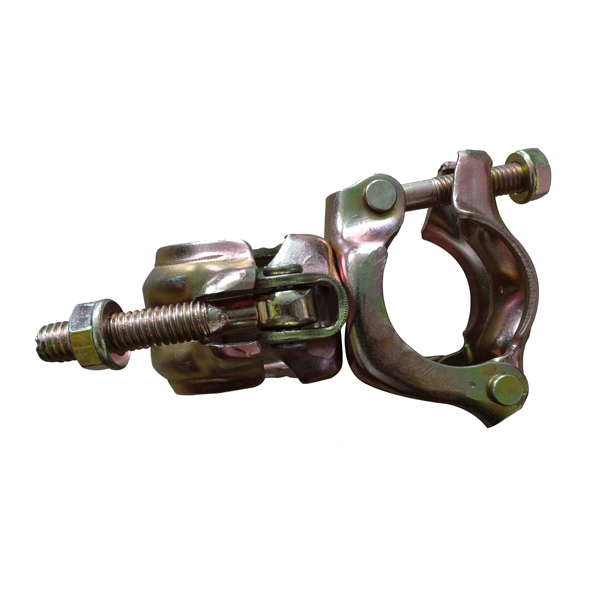

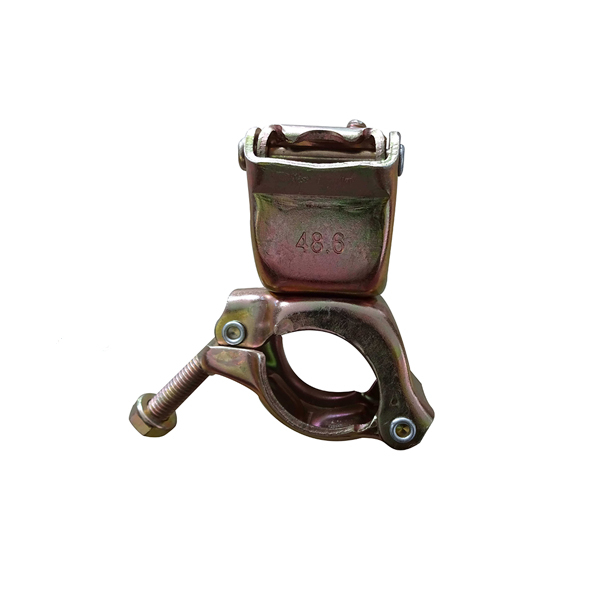

ጃፓንኛ, የኮሪያ ዓይነት

በዋናነት በጃፓን እና በኮሪያ ውስጥ ለቀረፊ ስርዓቶች ጥቅም ላይ ይውላል.

በተለያዩ የምርት ሂደቶች መሠረት በዋናነት የሚከተሉት ሶስት ዓይነቶች አሉ-

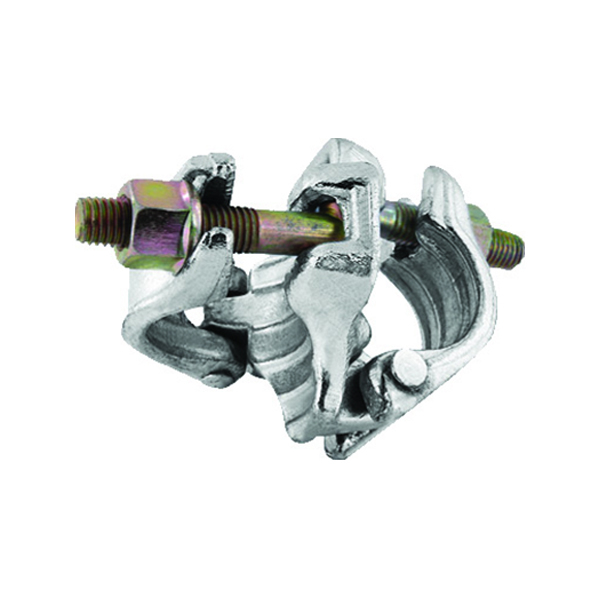

የተዘበራረቁ ስካርታሪ ስሪቶች : - ይህ የምርት ሂደት የሳንባችን ሂደት ጥንካሬ ጥንካሬውን በማረጋገጥ ላይ እያለ ዋስትና እንደሚሰጥ ሊመራ ይችላል. የተዘበራረቀ የ Scoffdod Counter ከተጫነ መዳረሻ እና ከስር ካቆያቂው የላቀ ነው. እ.ኤ.አ. በ 950 ° -10 ድግሪ ሴንቲ ግዛት ውስጥ ተጓዳኝ የመዋቅር አዋጅ የስነ-ልቦና መዋቅርን ለማሞቅ ከፍተኛ የስሜት አረብ ብረትን የሚይዝ ከፍተኛ ጊዜ የኤሌክትሪክ አረብ ብረትን ስታየም, የምርት ጠንካራነትን ለማሻሻል እና ጥንካሬውን ይከላከላል.

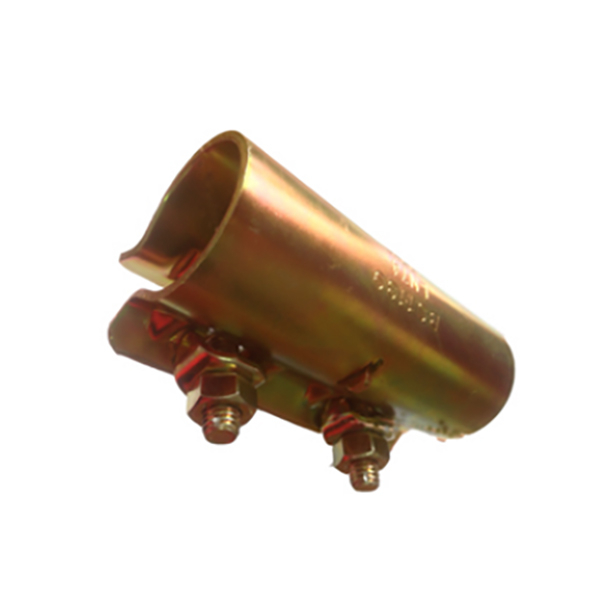

የተዘበራረቁ ጥቂቶች

የተዘበራረቁ ጥበበኞች

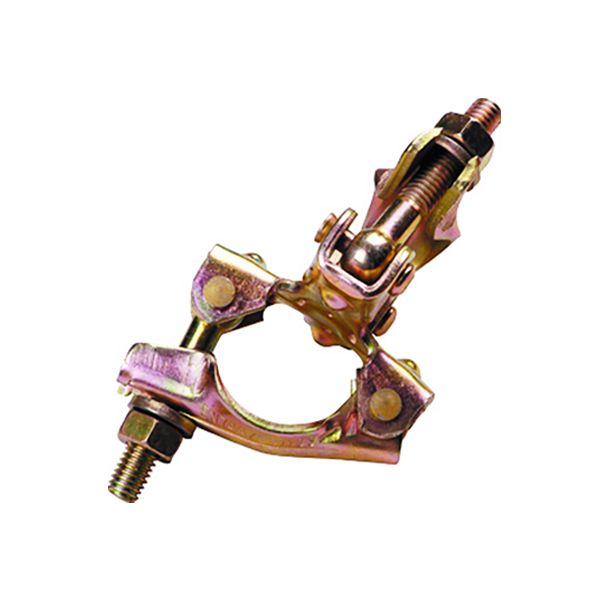

የተጫኑ ባልደረባዎች: - ከተጣለ መጠኑ ጋር ሲነፃፀር የ CS234, Q355, SPHHC እና ሌሎች የስራዎች ውድድሮች, በ Shats በመፍጠር, በመቁረጥ, በመቁረጥ, በመቁረጥ, በመቁረጥ, በመሰብሰብ እና በሌሎች ሂደቶች አማካኝነት የሚመረቱ ጥንዶች ናቸው. ከተጣመሩ ጥሪዎች ጋር ሲነፃፀር የተወሰነ የዋጋ ጠቀሜታ አለው, እናም በአንዳንድ ባልና ሠራተኛዎች ሊከናወኗቸው የማይችለውን የምርት ክፍተት ያጠናቅቃል.

ጥቂቶች

ጥቂቶች, ጭንቀቶች እንኳ ሳይቀር የመሸከም አቅም ያለው ድሆች ድክመቶች በከፍተኛ ሁኔታ ሊሸነፍ የማይችል ድክመቶች እስከ ዓመቱ ድረስ ወደ ገበያ ድርሻ ወደ ማቀነባበሪያ ስፍራዎች ይመራቸዋል. የመዳብ እና ብረትን ወደ ፈሳሽ ግዛት ያሞቁ, በተፈጥሮ ውስጥ እንዲያስቀይረው, እና የተሰብረው ከፍተኛ የማምረቻ ውጤታማነት, ፈጣን የምርት ዑደት እና ዝቅተኛ ዋጋ ያላቸው ባህሪዎች አሉት. በሚጠቁሙበት የመዋለሪያ ባህሪዎች ምክንያት ከፍተኛ ጠንካራ ግን ደካማ ጥንካሬ, የገቢያ ድርሻ የአካባቢ ድርሻ በዓመት ዓመቱን እየቀነሰ ነው.

በተለያዩ ህክምናዎች መሠረት በሚቀጥሉት ሶስት ምድቦች ተከፍሏል-

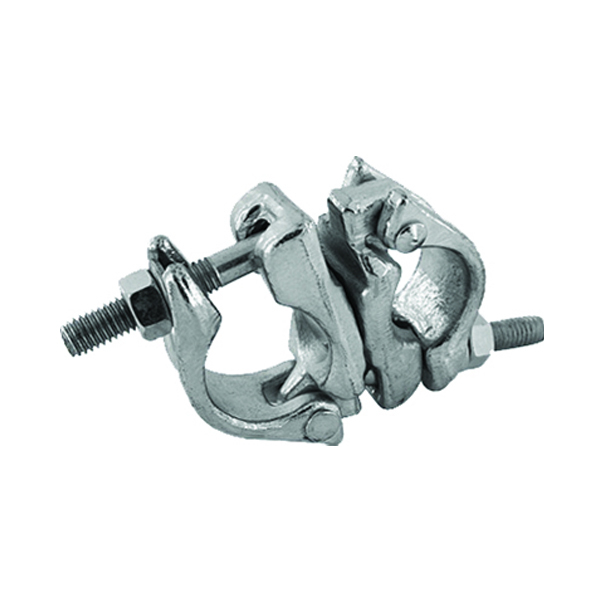

የ 1.hot-Gloved Glvaned ባልደረባዎች: - ግትር ከሆኑ ጥሪዎች, ከተቀነሰ, ከመጠምጨብ, ከመጠምዘዝ እና ከመድረቁ በኋላ ለተወሰነ ጊዜ በተቀናጀው የ Zinc መፍትሄ ውስጥ ተጠምቀዋል እናም ከዚያ በኋላ ወጥተዋል.

2. ኤሌክትሮ-ጋዜጣ ባልደረባዎች-ኤሌክትሮ-ጋቪያን የተሠሩ ባልደረባዎች ከኤሌክትሮላይስ መሣሪያዎች ጋር በመቀነስ እና በመቀየር ሊተገበሩ የሚገቡ ጥንዶች ናቸው, ከዚያ ወደ Zinc ጨው መፍትሄ እና ከዚያ የኤሌክትሮላይስ በሽታ መሳሪያዎችን ያገናኙና; የ Zinc ጩኸት በቁሩ ተቃራኒው በኩል ያኑሩ, ኃይልን ያገናኙ, ኃይልን ያብሩ እና የአሁኑን የ Zinc ን ሽፋን ባለው የ Zinsc ን ሽፋን ላይ ቀስ በቀስ ወደ አሉታዊ ኤሌክትሮድ ይጠቀሙ.

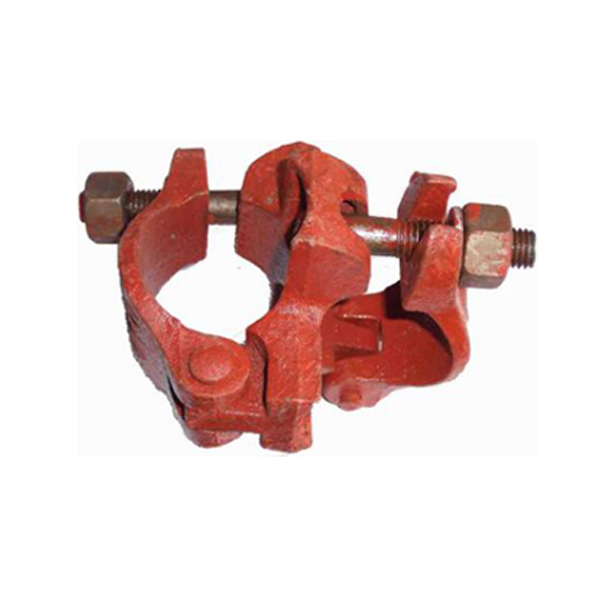

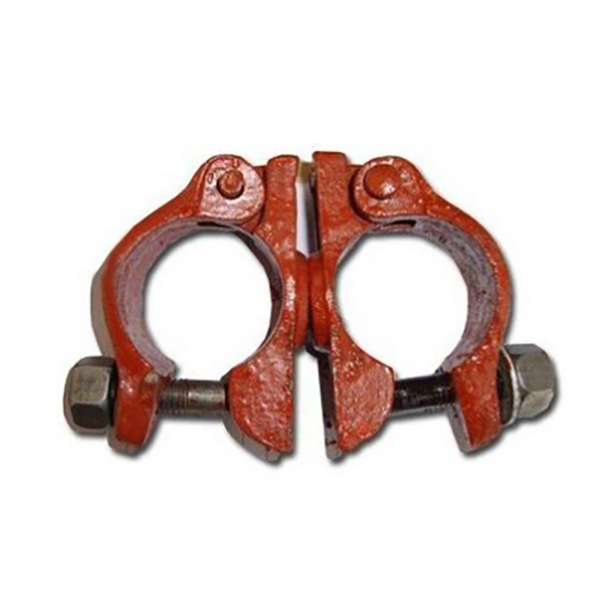

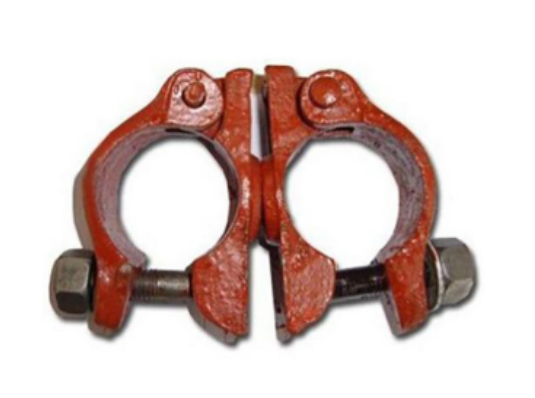

3. ርኩስ የተጠበቁ የቀለም ጥሪዎች: - የሚረጭ ቀለም በተረፈ ጠመንጃ ወይም በ CLERTERAGER ኃይል ውስጥ የተዘበራረቀ የጣፋጭ እና ጥሩ ጠብታዎች ነው, እና ወደ ጉድጓዱ ወለል ላይ ይተገበራሉ.

በሚቀጥሉት ውስጥ የሚጠቀሙባቸው መደበኛ ክፍሎች ናቸው-ጩኸት, ነት, መጫጫ እና ሌሎች መረጃዎች የሚከተሉት ናቸው.

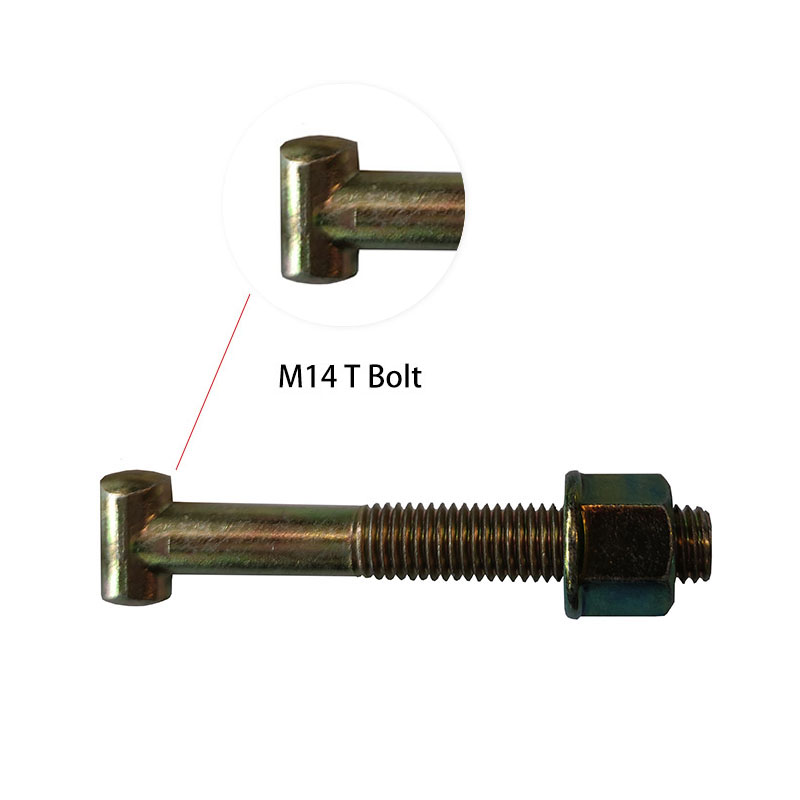

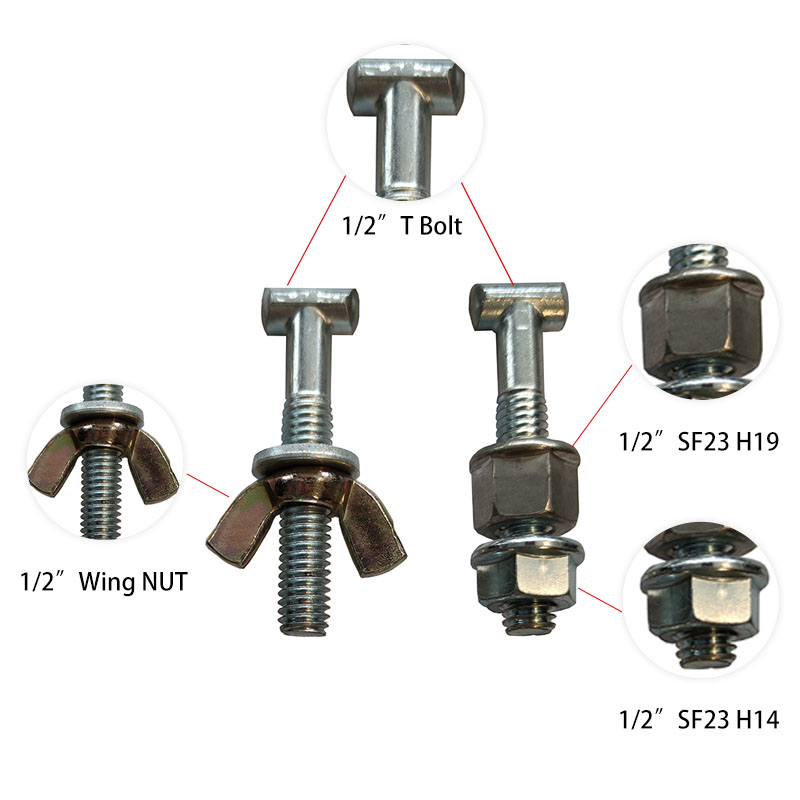

የተለመደው ዓይነት: T-by-Bly, ዓይን መከለያ, ማብቂያ መቆንጠጫው. የስድስቱ የተለመዱ የ Counler ቾትስ ዲያሜትስ, የመራጫው ውጤታማ እና የሚመለከታቸው አገራት የሚከተሉት ናቸው

የተለመደው-ሄክክሲጎን ለውዝ, ዊንግ ፍሬዎች, ነበልባል ነጠብጣብ.
በተለያዩ ሀገሮች ውስጥ በሚገኙት ድስቶች መጠን መሠረት የተለመደው የኩባንያው መጠኖች 19 ሚሜ, 21 ሚሜ, 22 ሚሜ, 22 ሚሜ እና 23 ሚሜ ናቸው. ከነሱ መካከል 19 ሚሜ ብዝበዛዎች እና አንዳንድ በደቡብ ምስራቅ ዜጎች ውስጥ በተቃራኒው ባልደረባዎች ውስጥ በአጠቃላይ ጥቅም ላይ ይውላሉ. እና የ 23 ሚሜ ብድቶች በዋነኝነት ጥቅም ላይ የዋሉት በአውስትራሊያ ውስጥ ነው.

የቦታ ዲያሜትር እና የጋራ የቦክስጎን ስፋት እና የጋራ የሄክሳጎን ለውቶች በሚከተለው ሰንጠረዥ ይታያሉ-

ለሄክሳጎን ንጥረ ነገር በባዶዎች ውስጥ ስፋት እና ሀገሮችን በመጠቀም
ስፋት	21	ዩናይትድ ኪንግደም እና ኮመንዌልዝ የብሔሮች
ስፋት	22	አሜሪካ, ጀርመን እና አንዳንድ የሩሩፓስ አገራት
ስፋት	23	አውስትራሊያ
ስፋት	19	ጃፓን, ደቡብ ኮሪያ እና አንዳንድ ደቡብ ምስራቅ እስያ አገሮች

	ቦልቦር ዳቦ	በባዶዎች ውስጥ ስፋት	ቁመት	በባዶዎች ውስጥ ስፋት	ቁመት	በባዶዎች ውስጥ ስፋት	ቁመት
ሄክክሲጎን ነት	1/2 '	S21	H11	S22	H11	S23	H11
ሄክክሲጎን ነት		Sf21	ኤች 14	Sf22	ኤች 14	Sf23	ኤች 14
ሄክክሲጎን ነት		Sf21	H19	Sf22	H19	Sf23	H119
ሄክክሲጎን ነት		S21	H15
ሄክክሲጎን ነት	M14	S22	H11	S23	H11
ሄክክሲጎን ነት		Sf22	ኤች 14	Sf23	ኤች 14
ሄክክሲጎን ነት		Sf22	H19	Sf23	H119
ሄክክሲጎን ነት	M12	Sf19	H9
Wing nut	1/2

	ዳያ	ውጤታማ ርዝመት / የቦታ ርዝመት	መጠቀም
T-back	1/2	75-88	ዩናይትድ ኪንግደም እና ኮመንዌልዝ የብሔሮች
	M14	75-87	አሜሪካ, ጀርመን እና አንዳንድ የሩሩፓስ አገራት
	M14	98-110	አሜሪካ, ጀርመን እና አንዳንድ የሩሩፓስ አገራት

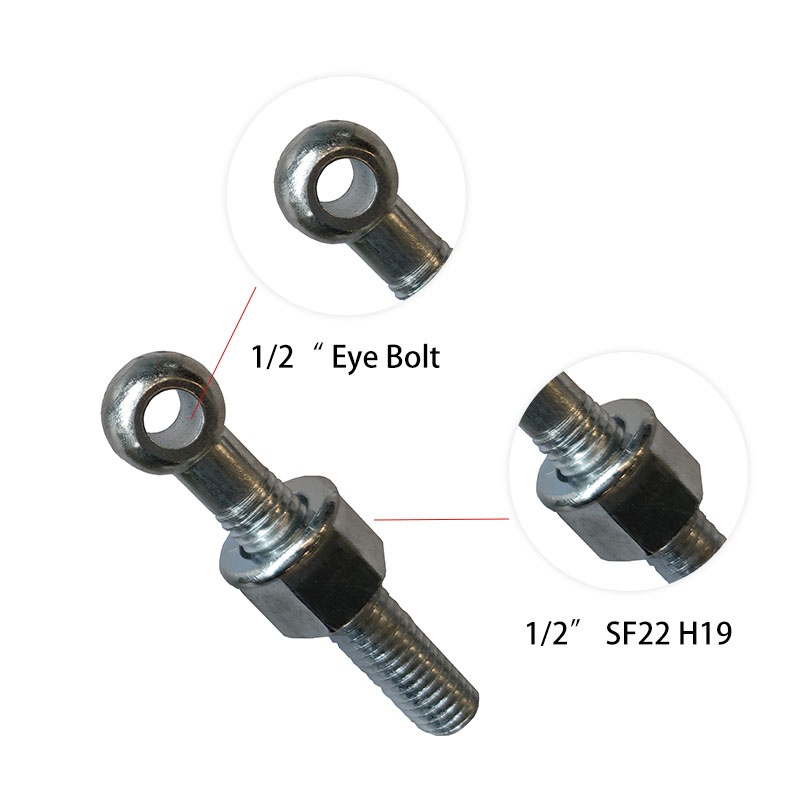

የዓይን መከለያ	1/2	67-86	ዩናይትድ ኪንግደም እና ኮመንዌልዝ የብሔሮች

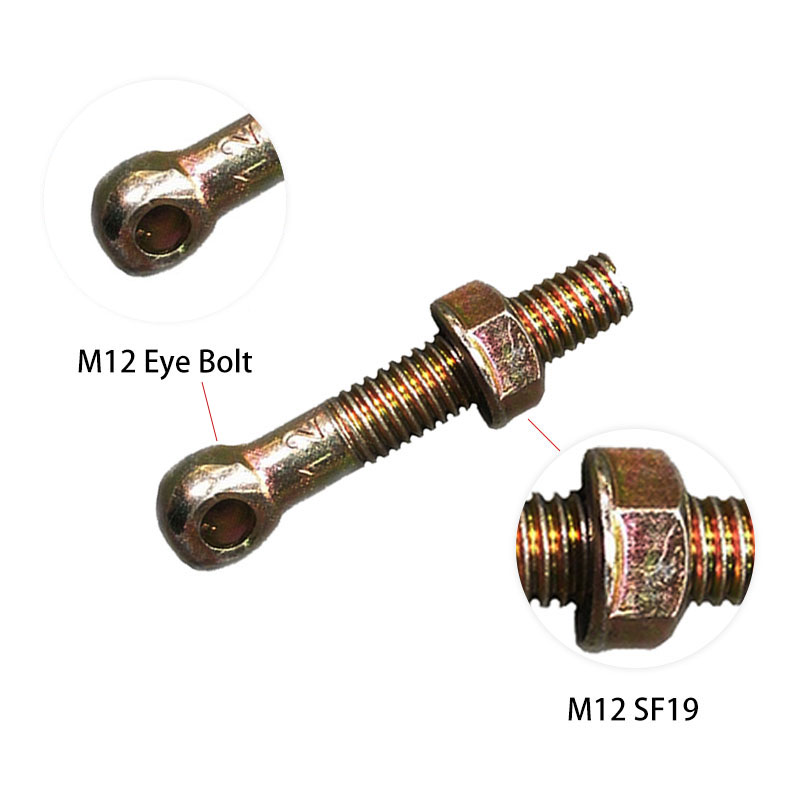

	M12	57-73	ዩናይትድ ኪንግደም እና ኮመንዌልዝ የብሔሮች
	M14	70-90	አሜሪካ, ጀርመን እና አንዳንድ የሩሩፓስ አገራት

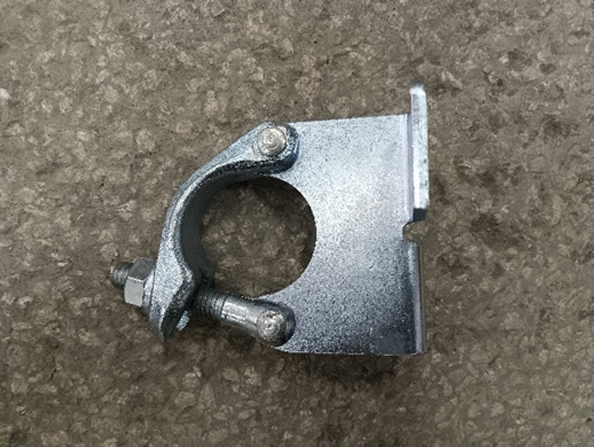

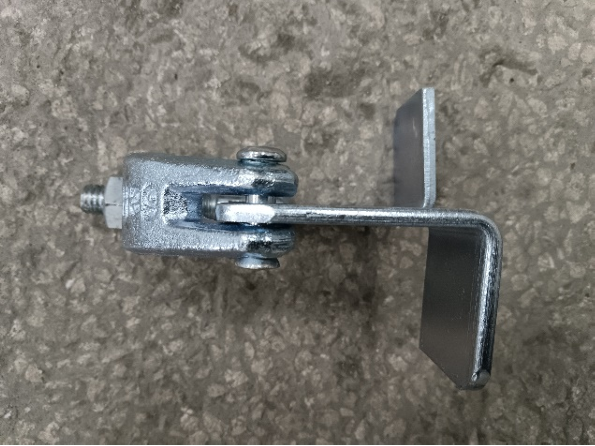

የመጨረሻ መከለያውን ማሽከርከር	1/2	45-82	ለ Putog Counly, BRC, ወዘተ.

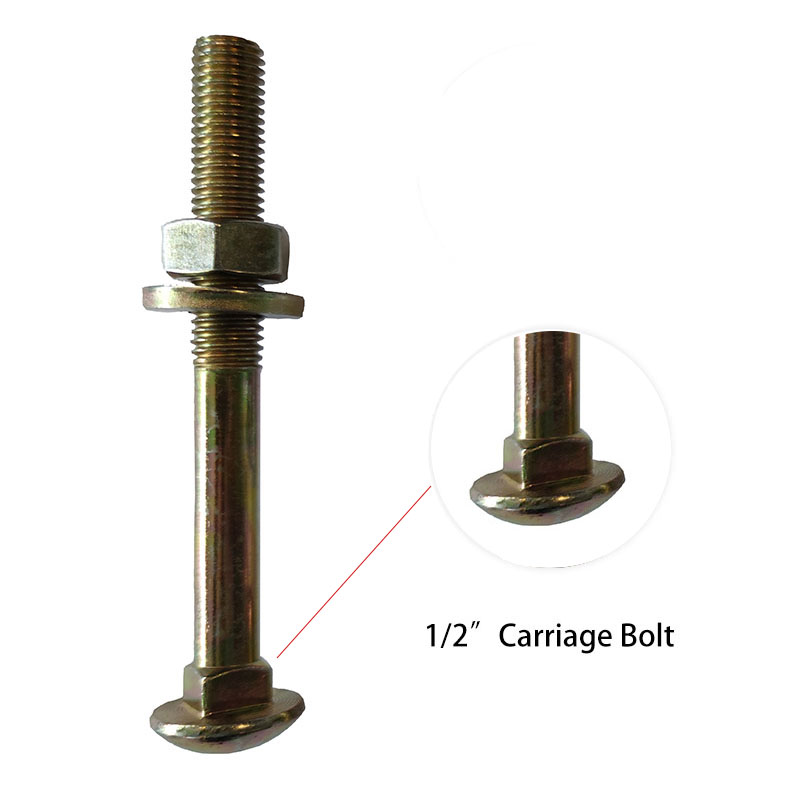

ሰረገላ መከለያ	1/2	116-125	ለ TUBE ውጫዊ ክላች, ሁለንተናዊ ክላች, ወዘተ.
ሰረገላ መከለያ	1/2	85-92	ለ TUBE ውጫዊ ክላች, ሁለንተናዊ ክላች, ወዘተ.

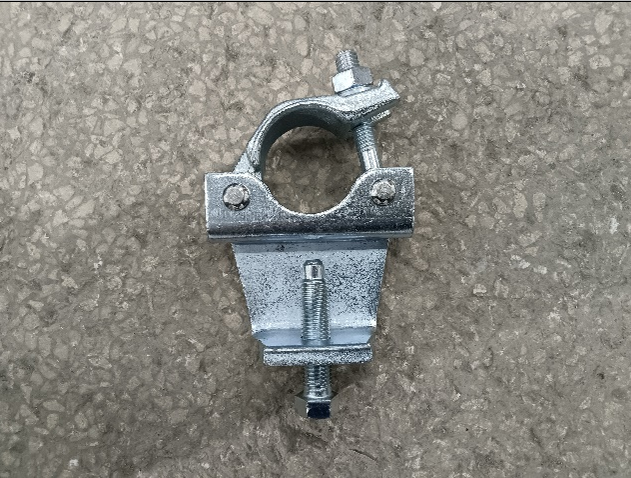

ሄክሳጎን መከለያ	M16	72-80	ለመከር ጠላፊዎች, DF መገጣጠሚያዎች
ጠፍጣፋ ቲ-መከለያ	1/2	66-76	ለጣሊያንኛ ባልደረባዎች

የመነሻው ውፍረት እና ውስጣዊ / ውጫዊ ዲያሜትር እንደሚከተለው ናቸው

ውፍረት

ውስጣዊ / ውጫዊ ዲፓ.

ማጠቢያ

3.5

13-26

በተለያዩ የእንቅስቃሴ ሁኔታዎች እና የተለያዩ የመዳብ ቧንቧዎች የተለያዩ መጠንዎች መሠረት, በጣም በብዛት ጥቅም ላይ የዋሉ የጋራ መግለጫዎች የሚከተሉት ናቸው (48.3 * 48.3 48.3). በሚቀጥሉት ሠንጠረዥ ውስጥ እንደሚታየው አንዳንድ ልዩ ልዩነቶች አሉ-

በተለያዩ መጠኖች መሠረት

ሁለት እጥፍ	ስዊዩሊካል
48.3 * 34	48.3 * 34	34 * 34	34 * 38
48.3 * 38	48.3 * 38	38 * 38	38 * 42
48.3 * 42	48.3 * 42	42 * 42	42 * 60
48.3 * 48.33	48.3 * 48.33	-	-
48.3 * 60	48.3 * 60	60 * 60	60 * 76
48.3 * 76	48.3 * 76	76 * 76	86 * 89
-	48.3 * 89	89 * 89	-

የእኛ የመሳሰባችን እንደ en 74-1: 2005 ያሉ ብዙ ዓለም አቀፍ የምስክር ወረቀቶችን አግኝቷል, እ.ኤ.አ. 2005 እና en 74-1: 2005 ዓ.ም.

የተቆራረጠ ድርለት መከለያ

የውጤቶች ማጠቃለያ

አይ።	የሙከራ ንጥል	የሙከራ ዘዴ	ውጤት	ማጠቃለያ
1	ኃይል ተንሸራታች ኃይል	En 74-1: 2022 አንቀጽ 7.2.1	ውጤቱ	ማለፍ
2	ውድቀት	En 74-1: 2022 አንቀጽ 7.22	ውጤቱ	ማለፍ
3	መጎተት	En 74-1: 2022 አንቀጽ 7.3	ውጤቱ	ማለፍ
4	ስቅል እስትንፋሱ ግትርነት እና ስቀንድ የመጨረሻ ጊዜን የሚያሽከረክር	En 74-1: 2022 አንቀጽ 7.4.1	ውጤቱ	ማለፍ
5	የማዞሪያ ቅጽበት እና ግትርነት	En 74-1: 2022 አንቀጽ 7.4.2	ውጤቱ	ማለፍ

ማስታወሻ

ማለፍ-መስፈርቶቹን ያሟሉ;

ውድቀት-መስፈርቶቹን አያሟላም,

N / a: በፍርድ ላይ ተፈፃሚ አይሆንም.

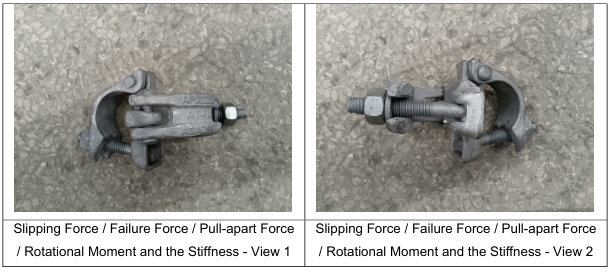

ኦሪጅናል ናሙና ፎቶ (ቶች)

የሙከራ ንጥል 1

የሙከራ ንጥል-ተንሸራታች ኃይል

የሙከራ ዘዴ: - en 74-1: 2022 አንቀጽ 7.2.1

የሙከራ ሁኔታ: - ናሙና: የቀኝ አንግል መቆጣጠሪያ, ክፍል ቢ, 10 ፒሲስ

የሙከራ ውጤቶች

የሙከራ ንጥል	የሙከራ ውጤት	በ en74-1: 2022 ውስጥ አስፈላጊነት ሠንጠረዥ 8	ማጠቃለያ
ኃይል ተንሸራታች ኃይል	△ 1≤7M, FS, 5% = 20.9 ኪ.ግ	△ 1≤7 ሚሜ, ኤፍ, 5% ≥10.0 ኪ.	ማለፍ
ኃይል ተንሸራታች ኃይል	1 ሚሜ 2 ሚሜ, ኤፍ ኤስ, 5% = 25.0 ኪ.	1 ሚሜ 2 ሚሜ, ኤፍ, 5% ≥15.0kn	ማለፍ

ማስታወሻ

1) FF, 5%: ለ 75% የመተማመን ደረጃ 5% የሚሆኑት.

2) ለሚያንሸራተቱ የቱቦጥ ዝርዝር: - የብረት ቱቦ የ φ48.3 ሚሜ × 3.2 ሚሜ (የግድግዳ ውፍረት)

3) እባክዎን ለሙከራ ውጤቶች ዝርዝሮች ዝርዝር ይመልከቱ.

የመነሻ መረጃዎች የሙከራ ውጤቶች ዝርዝሮች

ናሙና	FS (Kn, △ 1 = 7 ሚሜ)	FS (Kn, 1 ሚሜ 2 ሚሜ)
1	22.18	26.59
2	23.06	26.35
3	21.97	25.88
4	23.14	27.06
5	22.85	26.37
6	22.91	27.42
7	24.45	28.36
8	23.66	27.42
9	21.73	25.62
10	21.51	26.03
FS, 5%	20.9	25.0

የሙከራ ንጥል 2

የሙከራ ንጥል: ውድቀት

የሙከራ ዘዴ: - en 74-1: 2022 አንቀጽ 7.22

የሙከራ ሁኔታ: - ናሙና: የቀኝ አንግል መቆጣጠሪያ, ክፍል ቢ, 5PCs

የሙከራ ውጤቶች

የሙከራ ንጥል	የሙከራ ውጤት	በ en74-1: 2022 ውስጥ አስፈላጊነት ሠንጠረዥ 8	ማጠቃለያ
ውድቀት	FF, 5% / γr2 = 57.6 ኪ.ግ.	FF, 5% / γr2 ≥30.0 ኪ.	ማለፍ

ማስታወሻ

1) FF, 5%: ለ 75% የመተማመን ደረጃ 5% የሚሆኑት.

2) γrr2 = 1.25 እ.ኤ.አ. እ.ኤ.አ. እ.ኤ.አ. እ.ኤ.አ. እ.ኤ.አ. መሠረት.

3) ውድቀት ኃይል የብረት አሞሌ ዝርዝር: - የአረብ ብረት φ48.3 ሚሜ ብረት አሞሌ.

4) እባክዎን የሙከራ ውጤቶችን ዝርዝሮችን ለማግኘት እባክዎን አባሪ ቢን ይመልከቱ.

የአነባበር ቢ የሙከራ ውጤቶች ዝርዝሮች

ናሙና	FF (Kn)
11	74.71
12	77.54
13	78.62
14	75.31
15	79.85
FF, 5% / γr2	57.6

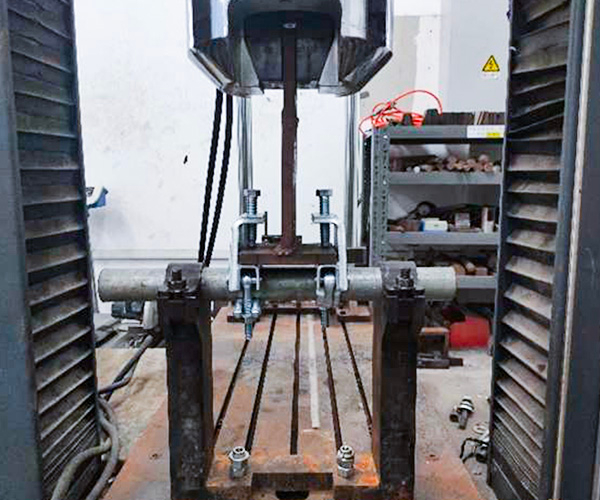

የሙከራ ንጥል 3

የሙከራ ንጥል-መጎተት
የሙከራ ዘዴ: - en 74-1: 2022 አንቀጽ 7.3
የሙከራ ሁኔታ: - ናሙና: የቀኝ አንግል መቆጣጠሪያ, ክፍል ቢ, 5PCs

የሙከራ ውጤቶች

የሙከራ ንጥል የሙከራ ውጤት En 74-1: 2022 ሠንጠረዥ 8 ማጠቃለያ

መጎተት FP, 5% / γr2 = 48.9 ኪ.ግ. FP, 5% / γr2 ≥30.0 ኪ. ማለፍ

ማስታወሻ

1) fp, 5%: ለ 75% የመተማመን ደረጃ 5% የሚሆኑት.

2) γrr2 = 1.25 እ.ኤ.አ. እ.ኤ.አ. እ.ኤ.አ. እ.ኤ.አ. እ.ኤ.አ. መሠረት.

3) ለጎራ-ተለይቶ የተለቀቁ የአረብ ብረት አሞሌ ዝርዝር: - የአረብ ብረት አሞሌ የ φ48.3 ሚሜ.

4) እባክዎን ለሙከራ ውጤቶች ዝርዝሮች.

የመነሻ ብዛት ዝርዝር

ናሙና FP (Kn)

16 66.85

17 71.96

18 64.27

19 69.83

20 67.24

FP, 5% / γr2 48.9

የሙከራ ንጥል 4

የሙከራ ንጥል: ስንብት መሰንጠቂያ ግትርነት እና ስቅለት የመጨረሻ ጊዜን የሚያሽከረክር

የሙከራ ዘዴ: - en 74-1: 2022 አንቀጽ 7.4.1

የሙከራ ሁኔታ: - ናሙና: የቀኝ አንግል መቆጣጠሪያ, ክፍል ቢ, 10 ፒሲስ

የሙከራ ውጤቶች

የሙከራ ንጥል	የሙከራ ውጤት	በ ENE 74 1 1 2022 ሠንጠረዥ 8	ማጠቃለያ
ስቅል እስትንፋሱ ግትርነት እና ስቀንድ የመጨረሻ ጊዜን የሚያሽከረክር	MB / 165 = 0.48 ኪ.ግ.	Mb /65 = 0.48 ኪ.ግ., C1≥15.0knm / rad	ማለፍ
	MB = 0.8 ኪ.ሜ., C2 = 7.5 ኪ.ሜ / ራ	MB = 0.8 ኪ.ሜ., C2≥6.0knm / rad
	ብዙ, 5% = 1.6knm	ብዙ, 5% ≥1.6 ኪንክ

ማስታወሻ

1. ብዙ, 5%: - ለ 75% የመተማመን ደረጃ 5% የሚሆኑት.

2. የስም እስክሪፕሽን ስቅለት እና ስቅለት የስም እስክሪፎርት ስቅለት እና ስቅለት የሚሽከረከረው የስም እስክሪፕት φ48.3 ሚሜ × 3.2 ሚሜ (ግድግዳ ውፍረት).

ስክሪፕሽን የመጥፋት መጠን እና ስቅለት የስም ስፔል አሞሌ ዝርዝር: - የመጨረሻ ጊዜን የሚሸከም φ48.3 ሚሜ ብረት አሞሌ.

3. እባክዎን የሙከራ ውጤቶችን ዝርዝሮችን ለማግኘት እባክዎን አባረንስ D ይመልከቱ.

የሙከራ ውጤቶች ዝርዝር

ናሙና ቁ.	C1 (KnM / RAG, MB / 65 = ± 0.48 ኪ.ሜ.)	C2 + (KNM / RA RA, MB = 0.8 ኪ.ሜ.)	C2- (KNM / RAG, MB = --0.8knm)	ብዙ (KNM)
26	29.35	8.07	-	1.61
27	30.96	7.59	-	1.63
28	29.75	8.45	-	1.60
29	31.43	8.08	-	1.64
30	24.62	8.26	-	1.62
31	30.72	-	6.45	1.59
32	30.52	-	6.61	1.64
33	25.12	-	6.73	1.60
34	27.19	-	7.74	1.61
35	31.56	-	7.41	1.63
-	C1 = 28.9	C2 = 7.5		ብዙ, 5% = 1.6

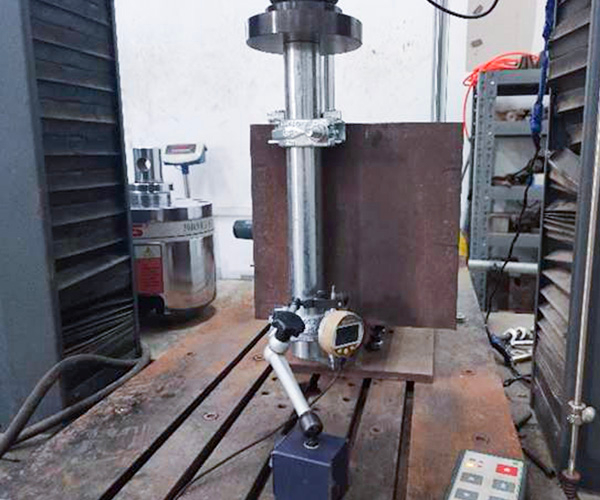

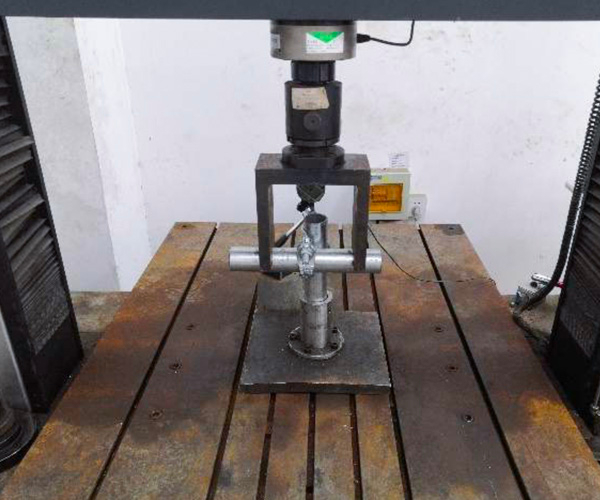

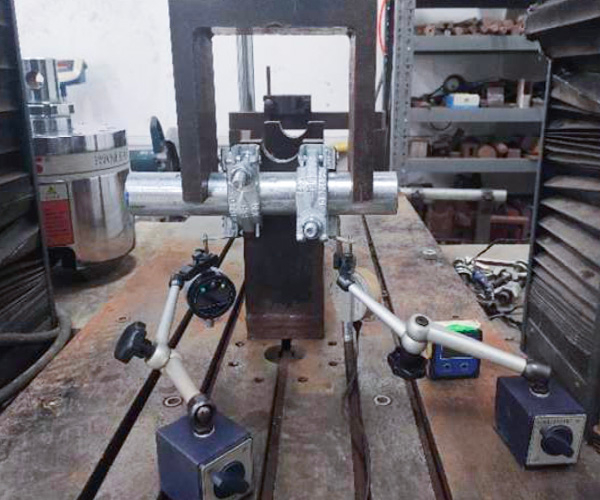

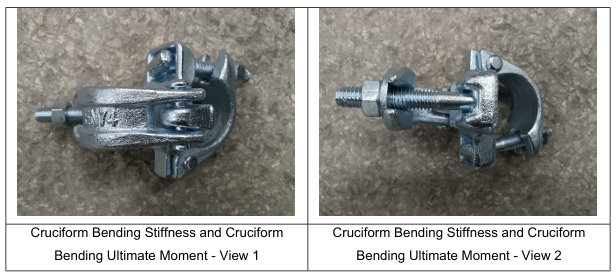

የሙከራ ፎቶ (ቶች)

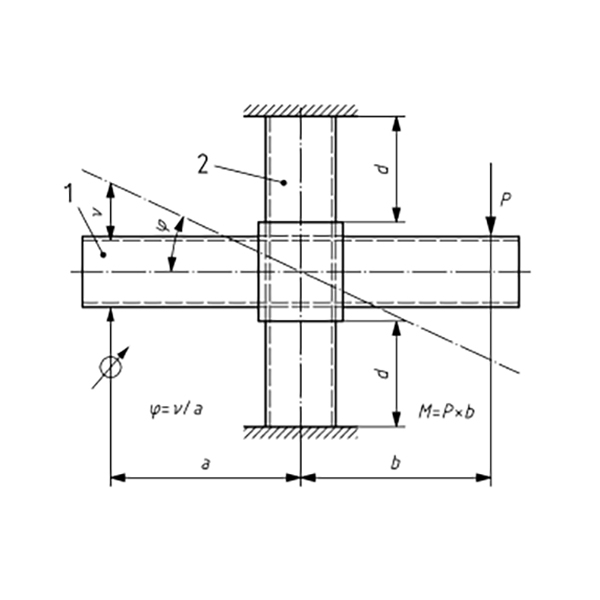

የሙከራ ንጥል 5

የሙከራ ንጥል-የማዞሪያ ቅጽበት እና ግትርነት

የሙከራ ዘዴ: - en 74-1: 2022 አንቀጽ 7.4.2

የሙከራ ሁኔታ: - ናሙና: የቀኝ አንግል መቆጣጠሪያ, ክፍል ቢ, 5PCs

የሙከራ ውጤቶች

የሙከራ ንጥል	የሙከራ ውጤት	En 74-1: 2022 ሠንጠረዥ 8	ማጠቃለያ
የማዞሪያ ቅጽበት እና ግትርነት	MT = ± ± 0.13 ኪ.ሜ. 51.5 ኪ.ሜ.	MT = ± ± 0.13 ኪ.ሜ. 15 ኪ.ግ.	ማለፍ
የማዞሪያ ቅጽበት እና ግትርነት	1 ° ≤≤≤2 °, MT, 5% = 0.51knm	1 ° ≤≤≤2 °, MT, 5% ≥0.13 ኪ.ሜ.	ማለፍ

ማስታወሻ

1) MT, 5%: - ለ 75% የመተማመን ደረጃ 5% የሚሆኑት.

2) ለሽርሽር ቅጽበት እና ግትርነት የቱቦን ዝርዝር: የብረት ቱቦ የ φ48.3 ሚሜ × 3.2 ሚሜ (ግድግዳ ውፍረት). 3) እባክዎን የሙከራ ውጤቶችን ዝርዝር መረጃ ይመልከቱ.

የመነሻ መረጃዎች የሙከራ ውጤቶች ዝርዝሮች

ናሙና ቁ.	Cφ (KNM / RAG, MT = ± 0.13 ኪ.	MT (KNM, 1 ° ≤≤≤2 °)
21	61.29	0.576
22	61.73	0.647
23	59.38	0.545
24	63.09	0.597
25	62.17	0.618
-	Cφ = 61.5	MT, 5% = 0.51

የተቆራረጠ የእን Swivel Courler ክፍል ''

በተለመደው ሁኔታ, እሱ ለመድረስ አስቸጋሪ ነው, b ደረጃን ለማግኘት ከባድ ነው, ግን ደረስን

የውጤቶች ማጠቃለያ

አይ።	የሙከራ ንጥል	የሙከራ ዘዴ	ውጤት	ማጠቃለያ
1	ኃይል ተንሸራታች ኃይል	En 74-1: 2022 አንቀጽ 7.2.1	ውጤቱ	ማለፍ
2	ውድቀት	En 74-1: 2022 አንቀጽ 7.22	ውጤቱ	ማለፍ

ማስታወሻ

ማለፍ-መስፈርቶቹን ያሟሉ;

ውድቀት-መስፈርቶቹን አያሟላም,

N / a: በፍርድ ላይ ተፈፃሚ አይሆንም.

ኦሪጅናል ናሙና ፎቶ (ቶች)

የሙከራ ንጥል 1

የሙከራ ንጥል-ተንሸራታች ኃይል

የሙከራ ዘዴ: - en 74-1: 2022 አንቀጽ 7.2.1

የሙከራ ሁኔታ: - ናሙና: ስዊዩሙስ, ክፍል, ክፍል, 10 ፒሲስ

የሙከራ ውጤቶች

የሙከራ ንጥል	የሙከራ ውጤት	በ en74-1: 2022 ውስጥ አስፈላጊነት ሠንጠረዥ 8	ማጠቃለያ
ኃይል ተንሸራታች ኃይል	△ 1≤7M, FS, 5% = 10.7kn	△ 1≤7M, FS, 5% ≥7.0 ኪ.	ማለፍ
ኃይል ተንሸራታች ኃይል	FS = 20.0 ኪ.ግ, △ 2 <1 ሚሜ	1 ሚሜ 2 ≤2 ሚሜ, ኤፍ, 5% ≥10.0 ኪ.	ማለፍ

ማስታወሻ

1) FF, 5%: ለ 75% የመተማመን ደረጃ 5% የሚሆኑት.

2) ለሚያንሸራተቱ የቱቦጥ ዝርዝር: - የብረት ቱቦ የ φ48.3 ሚሜ × 3.2 ሚሜ (የግድግዳ ውፍረት)

3) እባክዎን ለሙከራ ውጤቶች ዝርዝሮች ዝርዝር ይመልከቱ.

የመነሻ መረጃዎች የሙከራ ውጤቶች ዝርዝሮች

ናሙና	FS (Kn, △ 1 = 7 ሚሜ)	FS (Kn, 1 ሚሜ 2 ሚሜ)
1	11.81	FS = 20.0 ኪ.ግ, △ 2 <1 ሚሜ
2	13.47	FS = 20.0 ኪ.ግ, △ 2 <1 ሚሜ
3	12.53	FS = 20.0 ኪ.ግ, △ 2 <1 ሚሜ
4	11.04	FS = 20.0 ኪ.ግ, △ 2 <1 ሚሜ
5	12.58	FS = 20.0 ኪ.ግ, △ 2 <1 ሚሜ
6	12.39	FS = 20.0 ኪ.ግ, △ 2 <1 ሚሜ
7	13.07	FS = 20.0 ኪ.ግ, △ 2 <1 ሚሜ
8	11.21	FS = 20.0 ኪ.ግ, △ 2 <1 ሚሜ
9	12.62	FS = 20.0 ኪ.ግ, △ 2 <1 ሚሜ
10	11.87	FS = 20.0 ኪ.ግ, △ 2 <1 ሚሜ
FS, 5%	10.7	-

ማሳሰቢያ: - በ en 74-1 - 2022 መሠረት የሙከራ ጭነት በተገለጹት ውስጥ በተጠቀሰው ኤ.ኢ. 126 እስከ 2022 በተጠቀሰው ኤፍ.

የሙከራ ንጥል 2

የሙከራ ንጥል: ውድቀት
የሙከራ ዘዴ: - en 74-1: 2022 አንቀጽ 7.22
የሙከራ ሁኔታ: - ናሙና: ስዊዩሚን, ክፍል, ክፍል ሀ, 5 ፒ.ሲ.

የሙከራ ውጤቶች

የሙከራ ንጥል የሙከራ ውጤት En 74-1: 2022 ሠንጠረዥ 8 ማጠቃለያ

ውድቀት FF, 5% / γr2 = 39.8 ኪ.ግ. FF, 5% / γr2 ≥40.0 ኪ. ማለፍ

ማስታወሻ

1) FF, 5%: ለ 75% የመተማመን ደረጃ 5% የሚሆኑት.

2) γrr2 = 1.25 እ.ኤ.አ. እ.ኤ.አ. እ.ኤ.አ. እ.ኤ.አ. እ.ኤ.አ. መሠረት.

3) ውድቀት ኃይል የብረት አሞሌ ዝርዝር: - የአረብ ብረት φ48.3 ሚሜ ብረት አሞሌ.

4) እባክዎን የሙከራ ውጤቶችን ዝርዝሮችን ለማግኘት እባክዎን አባሪ ቢን ይመልከቱ.

የአነባበር ቢ የሙከራ ውጤቶች ዝርዝሮች

ናሙና FF (Kn)

11 52.05

12 57.56

13 54.36

14 57.69

15 57.75

FF, 5% / γr2 39.8

የሙከራ ዘገባ ለደንበኞች የሳይንሳዊ ምርምር, ለማስተማር, ወደ ውስጣዊ ጥራት ቁጥጥር, ለምርት ምርምር እና ልማት, ወዘተ ... እና ለውስጣዊ ማጣቀሻ ብቻ ነው. በሌላ በኩል ካልተገለጸ በቀር ይህ ሪፖርት የሙከራ ውጤቶቹ በመለኪያ አለመረጋጋት ሳያስቡ በተገለጹት በተገለጹት በተጠቀሱት ገደቦች ወይም በተሰየመነሰባዎች ውስጥ የመገጣጠም መግለጫ ይሰጣል.

የተጫነ አንድ ጁንት ቼድለር

የውጤቶች ማጠቃለያ

አይ።	የሙከራ ንጥል	የሙከራ ዘዴ	ውጤት	ማጠቃለያ
1	ኃይል ተንሸራታች ኃይል	En 74-1: 2022 አንቀጽ 7.2.1	ውጤቱ	ማለፍ
2	አፍታ	En 74-1: 2022 አንቀጽ 7.4.3	ውጤቱ	ማለፍ

ማስታወሻ

ማለፍ-መስፈርቶቹን ያሟሉ;

ውድቀት-መስፈርቶቹን አያሟላም,

N / a: በፍርድ ላይ ተፈፃሚ አይሆንም.

የሙከራ ንጥል 1

1. የሙከራ ንጥል-ተንሸራታች ኃይል

የሙከራ ዘዴ: - en 74-1: 2022 አንቀጽ 7.2.1

የሙከራ ሁኔታ: - ናሙና: - ሾርት ለ, ክፍል ቢ, 10 ፒሲስ

የሙከራ ውጤቶች

የሙከራ ንጥል	የሙከራ ውጤት	En 74-1: 2022 ሠንጠረዥ 8	ማጠቃለያ
ኃይል ተንሸራታች ኃይል	FS = 18.0 ኪ.ግ, △ 2/5 ሚሜ	1 ሚሜ 2 ≤2 ሚሜ, ኤፍ, 5% ≥9.0 ኪ.	ማለፍ

ማስታወሻ

1) FS, 5%: ለ 75% የመተማመን ደረጃ 5% የሚሆኑት.

2) ለሚያንሸራተቱ የቱቦጥ ዝርዝር: - የብረት ቱቦ የ φ48.3 ሚሜ × 3.2 ሚሜ (የግድግዳ ውፍረት)

3) እባክዎን ለሙከራ ውጤቶች ዝርዝሮች ዝርዝር ይመልከቱ.

የመነሻ መረጃዎች የሙከራ ውጤቶች ዝርዝሮች

ኃይል ተንሸራታች ኃይል

ናሙና	FS (Kn, 1 ሚሜ 2 ሚሜ)
1	FS = 18.0 ኪ.ግ, △ 2/5 ሚሜ
2	FS = 18.0 ኪ.ግ, △ 2/5 ሚሜ
3	FS = 18.0 ኪ.ግ, △ 2/5 ሚሜ
4	FS = 18.0 ኪ.ግ, △ 2/5 ሚሜ
5	FS = 18.0 ኪ.ግ, △ 2/5 ሚሜ
6	FS = 18.0 ኪ.ግ, △ 2/5 ሚሜ
7	FS = 18.0 ኪ.ግ, △ 2/5 ሚሜ
8	FS = 18.0 ኪ.ግ, △ 2/5 ሚሜ
9	FS = 18.0 ኪ.ግ, △ 2/5 ሚሜ
10	FS = 18.0 ኪ.ግ, △ 2/5 ሚሜ
FS, 5%	-

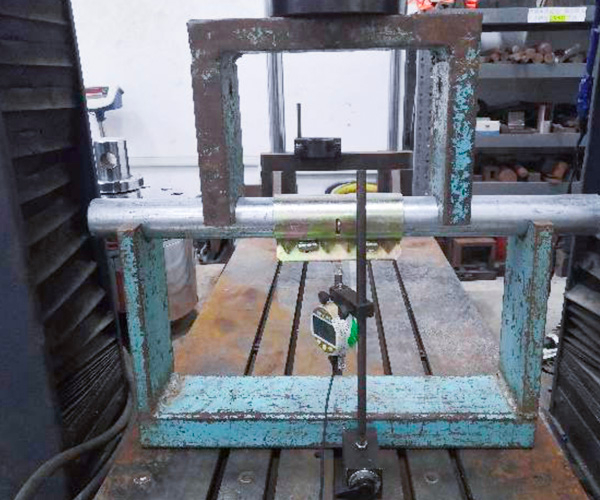

የሙከራ ንጥል 2

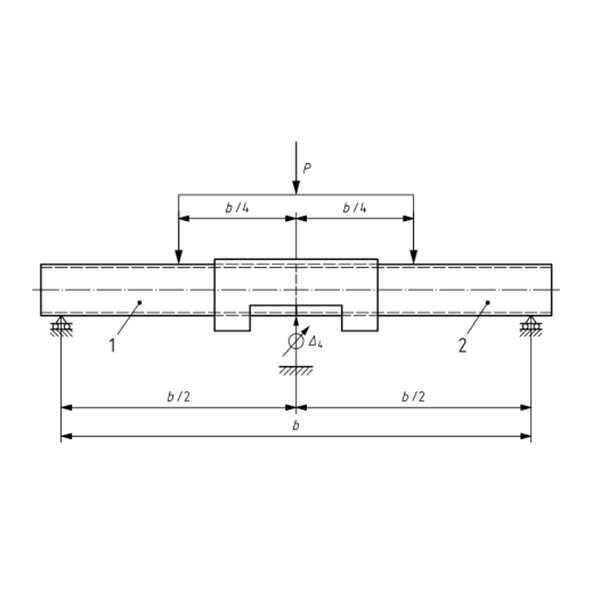

2. የሙከራ ንጥል-ጊዜን ማጠፍ
የሙከራ ዘዴ: - en 74-1: 2022 አንቀጽ 7.4.3

የሙከራ ሁኔታ: - ናሙና: - legeve quer, ክፍል B, 5PCs

የሙከራ ውጤቶች

የሙከራ ንጥል የሙከራ ውጤት En 74-1: 2022 ሠንጠረዥ 8 ማጠቃለያ

አፍታ MB = 2.8 ኪ.ሜ.ፒ. MB, 5% ≥1.4 ኪንም ማለፍ

ማስታወሻ

1) ሜባ, 5%: ለ 75% የመተማመን ደረጃ 5% የሚሆኑት.

2) ለጊዜው የመጠምዘዝ ዝርዝር: - የብረት ቱቦ የ φ48.3 ሚሜ 4.0 ሚሜ (የግድግዳ ውፍረት)

3) እባክዎን የሙከራ ውጤቶችን ዝርዝሮችን ለማግኘት እባክዎን የአነፃጽግ ቢ ን ይመልከቱ.

የአነባበር ቢ የሙከራ ውጤቶች ዝርዝሮች

ናሙና MB (KNM)

11 MB = 2.8 ኪ.ሜ.ፒ.

12 MB = 2.8 ኪ.ሜ.ፒ.

13 MB = 2.8 ኪ.ሜ.ፒ.

14 MB = 2.8 ኪ.ሜ.ፒ.

15 MB = 2.8 ኪ.ሜ.ፒ.

ሜባ, 5% MB = 2.8 ኪ.ሜ.ፒ.

ማሳሰቢያ: - በ en 74-1 - 2022 መሠረት የሙከራ ጭነት በተጠቀሰው MB ውስጥ ከተጠቀሰው MN 74-15-15-15 ውስጥ በተጠቀሰው MB ውስጥ በተጠቀሰው MB ላይ ሲደርስ ፈተናው ሊቆም ይችላል

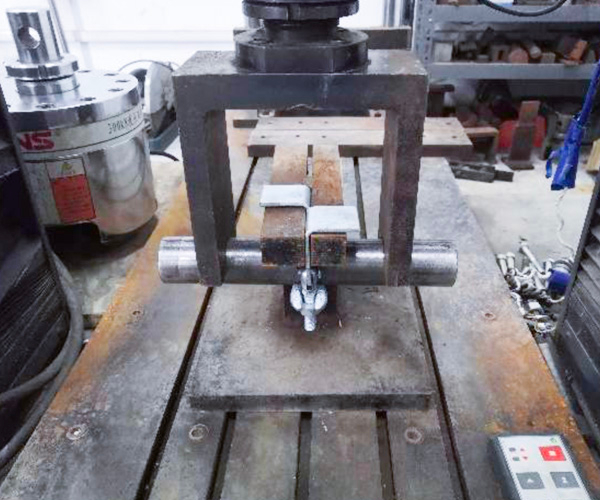

ፈተና

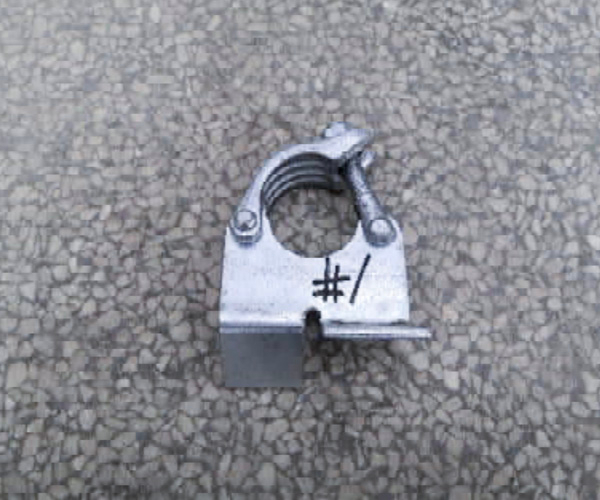

ከፈተና በኋላ

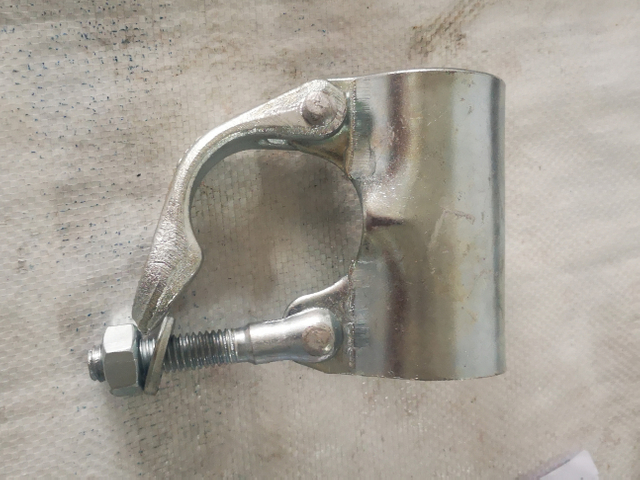

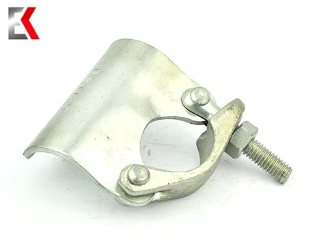

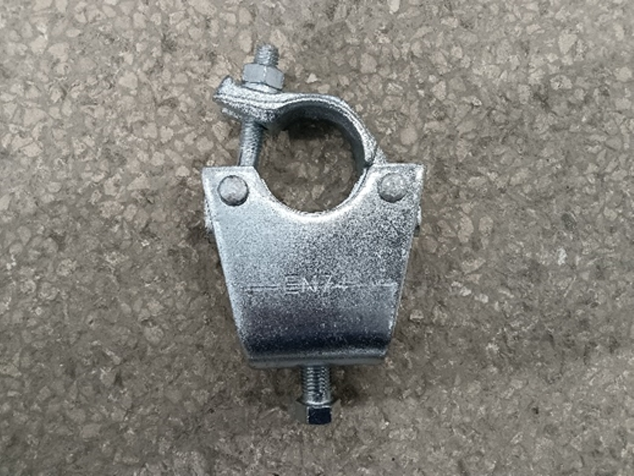

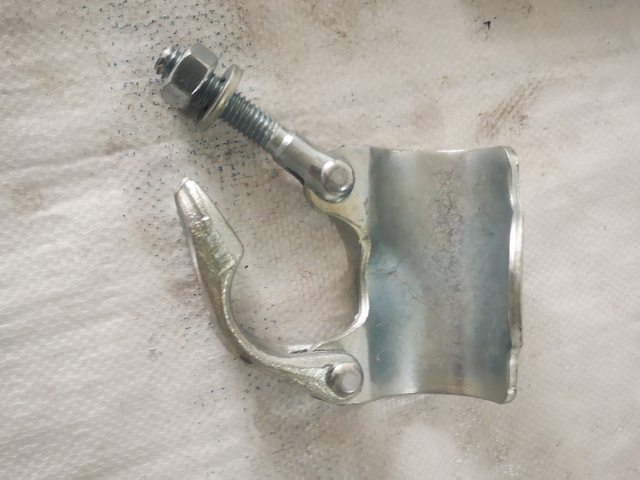

Proolog / መጠቅለያ / መጠቅለያ

የውጤቶች ማጠቃለያ

አይ።	የሙከራ ንጥል	የሙከራ ዘዴ	ውጤት	ማጠቃለያ
1	የመቋቋም ችሎታ	Bs 1139-22 - 2009 + A1 እ.ኤ.አ. 2015 እ.ኤ.አ. 2015 ዓ.ም.	ውጤቱ	ማለፍ

ማስታወሻ

ማለፍ-መስፈርቶቹን ያሟሉ;

ውድቀት-መስፈርቶቹን አያሟላም,

N / a: በፍርድ ላይ ተፈፃሚ አይሆንም.

የሙከራ ንጥል-የመቋቋም ችሎታ

የሙከራ ዘዴ bs 1139-22: 2009 + 2009 + A1: 2015 ዓ.ም.

የሙከራ ሁኔታ: - ናሙና: - Putoog Counler, 5 ፒሲስ

የሙከራ ውጤቶች

የሙከራ ንጥል	የሙከራ ውጤት	በ BS 1139 2.2: 2009 2.2: 2009 2.29 እ.ኤ.አ. 2009 እ.ኤ.አ. 2009 እ.ኤ.አ. 2009 እ.ኤ.አ.	ማጠቃለያ
የመቋቋም ችሎታ	1 ሚሜ 2 ሚሜ, ኤፍ, 5% = 1.13kn	1 ሚሜ 2 ሚሜ, ኤፍ, 5% ≥1.04kn	ማለፍ

ማስታወሻ

1) FS, 5%: ለ 75% የመተማመን ደረጃ 5% የሚሆኑት.

2) ለሚያንሸራተቱ የቱቦጥ ዝርዝር: - የብረት ቱቦ የ φ48.3 ሚሜ × 3.2 ሚሜ (የግድግዳ ውፍረት)

3) እባክዎን ለሙከራ ውጤቶች ዝርዝሮች ዝርዝር ይመልከቱ.

የአንጀት ውጤት የፈተና ውጤቶች ዝርዝር

የመቋቋም ችሎታ

ናሙና	P (KN)
1	2.69
2	1.75
3	1.51
4	2.47
5	1.93
FS, 5%	1.13

ፈተና
ከፈተና በኋላ

Guger / GRAVCOCK Counler

የውጤቶች ማጠቃለያ

አይ።	የሙከራ ንጥል	የሙከራ ዘዴ	ውጤት	ማጠቃለያ
1	ጥንካሬ ሙከራ	እንደ / nzs 1576.2 እ.ኤ.አ. 2016 ዓረፍተ ነገር 4.7 እና አባሪ l	ውጤቱ	ማለፍ
2	በንጹህ ማጠቢያዎች በኩል ይፈትሹ	እንደ / nzs 1576.2.29 እ.ኤ.አ. 2016 ዓረፍተ ነገር 4.7 እና አባሪ ሜ	ውጤቱ	ማለፍ
3	እንቆቅልሽ የእንስሳት መሞከሪያዎች በእቃ ጉድጓድ ጋር	እንደ / nzs 1576.2.29 እ.ኤ.አ. 2016 ዓረፍተ ነገር 4.7 እና አባሪ n	ውጤቱ	ማለፍ

ማስታወሻ

ማለፍ-መስፈርቶቹን ያሟሉ;

ውድቀት-መስፈርቶቹን አያሟላም,

N / a: በፍርድ ላይ ተፈፃሚ አይሆንም.

ኦሪጅናል ናሙና ፎቶ (ቶች)

የሙከራ ንጥል 1

1. የሙከራ ንጥል: የጥንካሬ ሙከራ

የሙከራ ዘዴ: - እንደ / nss 1576.2. 2010 ዓረፍተ ነገር 4.7 እና አባሪ l

የሙከራ ሁኔታ: - ናሙና: - የእቃ ማጠቢያ ገንዳ, 12 ፒ.ሲ.

የሙከራ ውጤቶች

የሙከራ ንጥል	የሙከራ ውጤት	እንደ / nzs 1576.2 እ.ኤ.አ. 2016 እ.ኤ.አ. 2016 ዓረፍተ ነገር 4.7	ማጠቃለያ
ጥንካሬ ሙከራ	P = 30.0 ኪ.ግ, ምንም እንኳን ጠንካራ ክላፋት ማንኛውንም ቋሚ ስብስብ አልተገኘም	P = 30.0 ኪ.ግ, ምንም እንኳን ጠንካራ ክላፋት ማንኛውንም ቋሚ ስብስብ አያሳይም	ማለፍ

ማስታወሻ

1. ለሙከራ የታለመ ቱቦ ዝርዝር: - የብረት ቱቦ የ φ48.3 ሚሜ × 4.0 ሚሜ (የግድግዳ ውፍረት)

2. እባክዎን ለሙከራ ውጤቶች ዝርዝሮች ዝርዝር ይመልከቱ.

የአንጀት ውጤት የፈተና ውጤቶች ዝርዝር

የሙከራ ንጥል	ጥንካሬ ሙከራ
መስፈርት	P = 30.0 ኪ.ግ, ምንም እንኳን ማጠፊያዎች ማንኛውንም ቋሚ ስብስብ አያሳይም.
የኒሚሚኒስ ቁ.	-
1, 2	ክላም ምንም ቋሚ ስብስብ አልተገለጸም.
3,4	ክላም ምንም ቋሚ ስብስብ አልተገለጸም.
5,6	ክላም ምንም ቋሚ ስብስብ አልተገለጸም.
7,8	ክላም ምንም ቋሚ ስብስብ አልተገለጸም.
9,10	ክላም ምንም ቋሚ ስብስብ አልተገለጸም.
11,12	ክላም ምንም ቋሚ ስብስብ አልተገለጸም.
ማጠቃለያ	ማለፍ

የሙከራ ንጥል 2

2. የሙከራ ንጥል-በንጹህ ማጠቢያዎች በኩል የሚንሸራታች ሙከራ

የሙከራ ዘዴ: - እንደ / nss 1576.2.20: እ.ኤ.አ. 2016 ዓረፍተ ነገር 4.7 እና አባሪ ሜ

የሙከራ ሁኔታ: - ናሙና: - የእቃ ማጠቢያ ገንዳ, 12 ፒ.ሲ.

የሙከራ ውጤቶች

የሙከራ ንጥል	የሙከራ ውጤት	እንደ / nzs 1576.2 እ.ኤ.አ. 2016 እ.ኤ.አ. 2016 ዓረፍተ ነገር 4.7	ማጠቃለያ
በንጹህ ማጠቢያዎች በኩል ይፈትሹ	P = 12.5 ኪ.ግ, ማንሸራተት <6 ሚሜ	P = 12.5 ኪ.ግ, ተንሸራታች ≤ 6 ሚሜ	ማለፍ

ማስታወሻ

1. ለሙከራ የታለመ ቱቦ ዝርዝር: - የብረት ቱቦ የ φ48.3 ሚሜ × 4.0 ሚሜ (የግድግዳ ውፍረት)

2. እባክዎን ለሙከራ ውጤቶች ዝርዝሮች ይመልከቱ.

የአንጀት by የሙከራ ውጤቶች ዝርዝር

የሙከራ ንጥል	በንጹህ ማጠቢያዎች በኩል ይፈትሹ
መስፈርት	P = 12.5 ኪ.ግ, ተንሸራታች ≤ 6 ሚሜ
የናሙና ውጤቶች	ማንሸራተት (ኤም.ኤም.)
13, 14	0.02
15, 16	0.01
17, 18	0.03
19, 20	0.02
21, 22	0.04
23, 24	0.02
ማጠቃለያ	ማለፍ

የሙከራ ንጥል 3

3. የሙከራ ንጥል-ከእንዲህድ እንቆቅልሽ የእንስሳት መከላከያዎች ሙከራ

የሙከራ ዘዴ: - እንደ / nss 1576.2.2016 & አባሪ n

የሙከራ ሁኔታ: - ናሙና: - የእቃ ማጠቢያ ገንዳ, 12 ፒ.ሲ.

የሙከራ ውጤቶች

የሙከራ ንጥል	የሙከራ ውጤት	እንደ / nzs 1576.2 እ.ኤ.አ. 2016 እ.ኤ.አ. 2016 ዓረፍተ ነገር 4.7	ማጠቃለያ
እንቆቅልሽ የእንስሳት መሞከሪያዎች በእቃ ጉድጓድ ጋር	P = 12.5 ኪ.ግ, ማንሸራተት <6 ሚሜ	P = 12.5 ኪ.ግ, ተንሸራታች ≤ 6 ሚሜ	ማለፍ

ማስታወሻ

1. ለሙከራ የታለመ ቱቦ ዝርዝር: - የብረት ቱቦ የ φ48.3 ሚሜ × 4.0 ሚሜ (የግድግዳ ውፍረት)

2. እባክዎን ለሙከራ ውጤቶች ዝርዝሮች.

የመነሻ ዝርዝር የሙከራ ውጤቶች ዝርዝር

የሙከራ ንጥል	እንቆቅልሽ የእንስሳት መሞከሪያዎች በእቃ ጉድጓድ ጋር
መስፈርት	P = 12.5 ኪ.ግ, ተንሸራታች ≤ 6 ሚሜ
የናሙና ውጤቶች	ማንሸራተት (ኤም.ኤም.)
25	0.58
26	0.62
27	0.49
28	0.41
29	0.67
30	0.61
31	0.53
32	0.51
33	0.67
34	0.53
35	0.48
36	0.56
ማጠቃለያ	ማለፍ

በሙከራ (የጥንካሬ ሙከራ)
በሙከራ (ቱቦው ላይ የተንሸራታች ሙከራ)
በሙከራ ውስጥ (TUBE WINDENGENDINGANGE)

ቦርድ ማጭበርበር

የውጤቶች ማጠቃለያ

አይ።	የሙከራ ንጥል	የሙከራ ዘዴ	ውጤት	ማጠቃለያ
1	ውድቀት	ከ en 74-1: 2022 አንቀጽ 7. 2022 አንቀጽ 7.22	ውጤቱ	N / a

ማስታወሻ

ማለፍ-መስፈርቶቹን ያሟሉ;

ውድቀት-መስፈርቶቹን አያሟላም,

N / a: በፍርድ ላይ ተፈፃሚ አይሆንም.

ኦሪጅናል ናሙና ፎቶ (ቶች)

የሙከራ ንጥል: ውድቀት

የሙከራ ዘዴ: - ከ ENE 74-1: 2022 አንቀጽ 7. 2022

የሙከራ ሁኔታ: - ናሙና: የቦርዱ ክላች, 5 ፒሲስ

የሙከራ አሰራር

1) ትክክለኛውን ልምምድ ሁኔታዎችን ለማስመሰል ናሙናውን ይጫኑ.

2) φ48.3 ሚሜ ጠንካራ አሞሌ ከአግድም ከ 50NM ጋር በተቆራረጠው ድንኳን ውስጥ ወደ ክላች.

3) ውድድሩ እስኪከሰት ድረስ 75 ሚሜ ሪዲዲሪ ከመሆኑ እስከ 7 ሚሜ / ደቂቃ ድረስ በ 2 ሚሜ / ደቂቃ ድረስ የመጨመር ጭነት ይተግብሩ, ወይም ጭነት በተሳካ ሁኔታ ሊጨምር አይችልም.

4) ከፍተኛው የሙከራ ጭነት እና ውድቀትን ሞድ ይመዝግቡ.

የፍተሻ ውጤት

ናሙና	ከፍተኛ የሙከራ ጭነት (Kn)	ውድቀት ሁኔታ
1	50.23	በቦርዱ ላይ ያለው መልህቅ ቀዳዳ ተሰበረ
2	48.57	በቦርዱ ላይ ያለው መልህቅ ቀዳዳ ተሰበረ
3	51.59	በቦርዱ ላይ ያለው መልህቅ ቀዳዳ ተሰበረ
4	50.64	በቦርዱ ላይ ያለው መልህቅ ቀዳዳ ተሰበረ
5	51.17	በቦርዱ ላይ ያለው መልህቅ ቀዳዳ ተሰበረ

ፈተና
ከፈተና በኋላ

የሙከራ ዘገባ ለደንበኞች የሳይንሳዊ ምርምር, ለማስተማር, ወደ ውስጣዊ ጥራት ቁጥጥር, ለምርት ምርምር እና ልማት, ወዘተ ... እና ለውስጣዊ ማጣቀሻ ብቻ ነው.

የውጤቶች ማጠቃለያ

አይ።	የሙከራ ንጥል	የሙከራ ዘዴ
1	ውድቀት	ከ en 74-1: 2005 ጋር በማጣቀሻ

የሙከራ ውጤቶች

የሙከራ ንጥል	የሙከራ ውጤት
የሙከራ ንጥል	1 #	3 #	3 #	4 #	5 #	FP, 5% / γr2
ውድቀት ኃይል (KN)	42.84	38.89	43.60	42.91	40.79	29.8

ስካድሎላር ጥቂቶች ማምረት

በቻይና ውስጥ የሳንባ ምች መደርደሪያ አምራች የተካፈሉ ባልደረባዎች የተለያዩ ልዩነቶችን ወደ 950 እስከ ሜካኒካዊ ባህሪያትን ለማሻሻል ከፍተኛ የስራ ማሸጊያ መሳሪያዎችን ይይዛል,
ስለሆነም የተዘበራረቁ ሠራተኞቹን ከ 4000 ኪ.ሜ.

ተጨማሪ ያንብቡ

የ Scoffeldloding የ Counter ብሮሹር

እዚህ Ek ብሮሹር ነው Scoflodloding Councld Counter ምርቶች . የመውደቅ እና ልዩ ቅርጫት, የተጫኑ መያዣዎች , የተጫነ መኝታ ቤት , እጅጌ የ Scoflod Counter እና ሌሎች የመልእክት ዳስዴር ምርቶች ከዚህ ብሮሹር ውስጥ.

አውርድ

ለምን የኢንክ ስካድሎረጅ ሠራተኞቹን ለምን ይምረጡ?

EK Scofflodloding ኩባንያ ቻይና ከስራ ጋር የተጀመረው በዚህ የሳንባ ምች ኢንዱስትሪ ውስጥ 14 ዓመት ልምድ አለብን. የኤ.ኬ.ዲ.ዲ.ሲ.ፒ.ፒ.ቪ.ዲ. ስካንፊንግሪንግ አምራች ነው.

የዓለም ከፍተኛ የ Courler የምርት ስም

የዓለም ከፍተኛ የኦምራዊት ኩፍል የፋብሪካ ምርት ስም, ፎርጅ እና የ Snutfflod Counter ሁሉም ዓለም አቀፍ ዓይነቶች

ትልቅ ማቅረቢያ

በወር ከ 60 በላይ መያዣዎች, መድረሻ የጉምሩክ ካሪጋን, በቤት ውስጥ ማድረስ.

ውጤታማ እና ምቹ

L / C / t, D, D / P / P / P, ወደ ፊት, በባቡር, በባቡር, በመንገድ ትራንስፖርት, ውጤታማ እና ምቹ.

ከፍተኛ ደረጃ ያላቸው መለዋወጫዎች

ሁሉም የኢ.ኬ.ካሽፊንግልድሉድድድድድድድድድድ ያሉ መለዋወጫዎችን ይጠቀማሉ, 8.8-ደረጃ ከፍተኛ ጥንካሬ ያለው ጩኸት.

የተዘበራረቀ የ Coundlod Counter ምርቶች ተዘውትረው

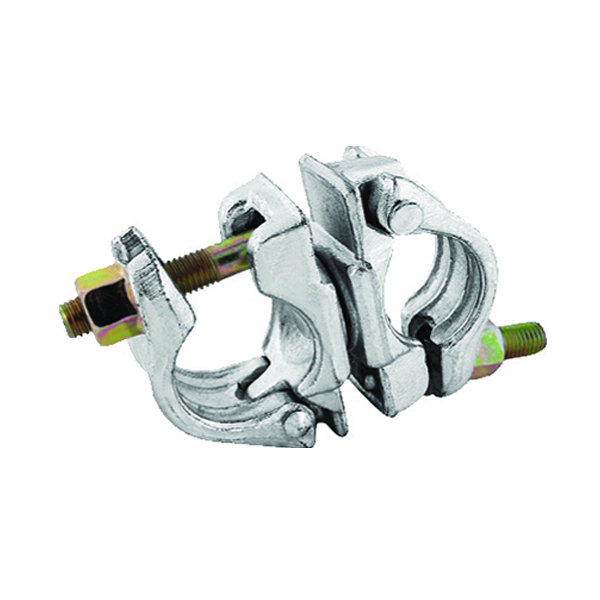

የተቆራረጠ ድርለት መከለያ / DF Double Counter

የተቆራረጠ የእን Swivel Courler / DF Swoviel Courler

የተቆራረጠ የቦግ ኮንኬጅ / DF Putogococker

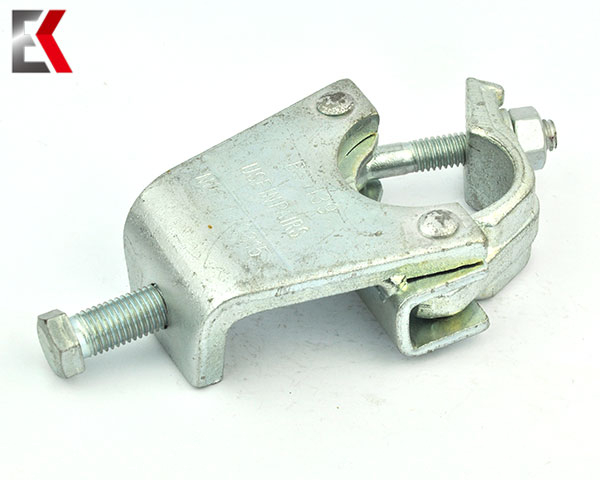

DF ቦርድ መያዣ መያዣ

የተቆራረጡ ትሬዲንግ ጥቂቶች

የተዘበራረቀ እጅጌ ቀሚስ መርፌው

የተጫነ ውስጣዊ የጋራ የጋራ የጋራ ፒንኬር

የጀርመን አይነት ሁለት እጥፍ መከለያ / ድርብ መቆጣጠሪያ

የጀርመን አይነት Swiveel Courler / Swoifel Counler

የአሜሪካ ዓይነት ሁለት መንደር

የአሜሪካ ዓይነት Swivel Courler

ቋሚ ማጭበርበሪያ ጁስ

የትርጌ ክላፍ ጁስ

የተዘበራረቀ የኦይስተር ተስማሚ የመግባት መቆጣጠሪያ

En74 bs1139 የተዘበራረቀ የ Zinc ን የ Zinc ን ተቆጣጠረ

የተስተካከለ የመሬት አቀማመጥ የመጨረሻ መገጣጠም

የተዘበራረቀ የጆሮ ማዳመጫ የጆሮ ማዳመጫ

ኤሌክትሮ ጋቪን en74 1b Sconflation ድርብ ድርብ ተዳክሟል

60x60 60.5x60.5 የተጫነ ጂአይኤስ የጂአይኤስ ማንሸራተት ስዋሎርድሊን

የተዘበራረቀ የተቆራረጠው የ Cash usler bs1139 Gsder Clasp

የተዘበራረቀ የ Scofloglogocolog Coungler bs1139 ዚንክ ነጠላ ክምር ተለወጠ

ተጭኖ ስካፎልዲንግ የውስጥ መገጣጠሚያ ፒን ክላምፕ

የብሪቲሽ ተጭኖ ስካፎልዲንግ መገጣጠሚያ አጥር መቆንጠጥ

BS1139 የተዘበራረቀ የኤሌክትሮ ማዳመጫ የኤሌክትሮ ጋቪያን የተቆራረጠ ደረጃ አሰጣጥ

የእርከን ትሬድ መገጣጠሚያ

ተጭኖ ስካፎልዲንግ ጣራ የሚገጣጠም መጋጠሚያ

የጣሊያን ተጭኖ ድርብ ጥንድ

የብሪታንያ ክላፍ የተዘበራረቀ ስካንፊንግ ስዊኒንግ

BS1139 ኤሌክትሮ ጋለፊንግ የተቀናጀ ቀለም ያለው የእንቁላል እጅጌ

የ Zinc Sconding Zinc Sconding የተጫነ

BS1139 ቀለም የ Zinc Zinc የተሸሸገ መሰላል መሰላልን

የፓነል ቅንጥብ

ሲ-ክላፍ ኮምለር

En74 ስካንፊንግ ግሬስ የተካሄዱት የመግቢያዎች ቀለም የ Zinc የጩኸት ቀለም

የ Scafflodloding Fs1139 Scofflod Cloflod Profeld Strack Covernock Storel Concal

ቅነሳ ድርብ ጥንድ 63x48.3 ሚሜ

ቅነሳ ድርብ ጥንድ 48.3x42 ሚሜ

የተጭበረበረ እጅጌ ጥንድ ጣል ያድርጉ

ተጓዳኝ በተበየደው ቦልት M16

የከባድ ተረኛ ጎን በጎን ተጓዳኝ

ተጓዳኝ በተበየደው ቦልት M14

የተጭበረበረ የዩ-ጭንቅላት መገጣጠሚያን ጣል ያድርጉ

አንድ ነጠላ መከለያ ከልክ ጋር

በተበየደው ከተጋጠሙትም ፒን ጋር ጥንዶች

በተበየደው አንግል ብረት ጋር ጥንዶች

የተጭበረበረ ጥንዶችን ከ መንጠቆ ጋር ጣል ያድርጉ

በተገቢው ሳህን ጋር የተቆራረጠ መከለያ ጣል ያድርጉ

የተጭበረበረ የሽብልቅ ጭንቅላት ግማሽ ጥንድ ጣል ያድርጉ

የተጭበረበረ የሽብልቅ ራስ Swivel Couplerን ጣል ያድርጉ

በተበየደው L Rod የተጭበረበረ ጥንዶችን ጣል

መልእክት

የ Scaflighlod Counler መሪ አቅራቢ

ስካርፊንግሪንግ ጥሬዎችን አይነቶች

በእንግሊዝ መደበኛ መሠረት en74-1: 2005 በአጠቃቀም ሁኔታዎች መሠረት Sconffold ጥሬቶች በሚቀጥሉት አራት ዓይነቶች ላይ ሊከፈሉ ይችላሉ-

በተለያዩ አገራት በተወሰኑ አገሮች ውስጥ መስፈርቶች እና አጠቃቀሞች ሁኔታዎች መሠረት, የ Scafldolders ጥፋቶች የሚከተሉትን ዓይነቶች ሊከፋፈሉ ይችላሉ-

በተለያዩ የምርት ሂደቶች መሠረት በዋናነት የሚከተሉት ሶስት ዓይነቶች አሉ-

በተለያዩ ህክምናዎች መሠረት በሚቀጥሉት ሶስት ምድቦች ተከፍሏል-

በሚቀጥሉት ውስጥ የሚጠቀሙባቸው መደበኛ ክፍሎች ናቸው-ጩኸት, ነት, መጫጫ እና ሌሎች መረጃዎች የሚከተሉት ናቸው.

በተለያዩ መጠኖች መሠረት

የእኛ የመሳሰባችን እንደ en 74-1: 2005 ያሉ ብዙ ዓለም አቀፍ የምስክር ወረቀቶችን አግኝቷል, እ.ኤ.አ. 2005 እና en 74-1: 2005 ዓ.ም.

የተቆራረጠ ድርለት መከለያ

ኦሪጅናል ናሙና ፎቶ (ቶች)

የተቆራረጠ የእን Swivel Courler ክፍል ''

ኦሪጅናል ናሙና ፎቶ (ቶች)

የተጫነ አንድ ጁንት ቼድለር

Proolog / መጠቅለያ / መጠቅለያ

Guger / GRAVCOCK Counler

ኦሪጅናል ናሙና ፎቶ (ቶች)

ቦርድ ማጭበርበር

ኦሪጅናል ናሙና ፎቶ (ቶች)

ስካድሎላር ጥቂቶች ማምረት

የ Scoffeldloding የ Counter ብሮሹር

ለምን የኢንክ ስካድሎረጅ ሠራተኞቹን ለምን ይምረጡ?

የተዘበራረቀ የ Coundlod Counter ምርቶች ተዘውትረው

የ Scafflodrond አምራች

Ek Scoffelding

ናሙና	FP (Kn)
16	66.85
17	71.96
18	64.27
19	69.83
20	67.24
FP, 5% / γr2	48.9

ናሙና	FF (Kn)
11	52.05
12	57.56
13	54.36
14	57.69
15	57.75
FF, 5% / γr2	39.8

ናሙና	MB (KNM)
11	MB = 2.8 ኪ.ሜ.ፒ.
12	MB = 2.8 ኪ.ሜ.ፒ.
13	MB = 2.8 ኪ.ሜ.ፒ.
14	MB = 2.8 ኪ.ሜ.ፒ.
15	MB = 2.8 ኪ.ሜ.ፒ.
ሜባ, 5%	MB = 2.8 ኪ.ሜ.ፒ.
